各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Apple TV 4K，故障現象是無法顯示，其實近半年來，因 HDMI 導致 Apple TV 故障的案例，其實蠻多的，絕大部份都是雷擊跟跳電復電引起的，其實 HDMI 的部份電流，不能太大，否則都會燒掉，雖然有 DZ 在做保護，但那也就是 DZ 而以，要扛下大一點的電流，那是不可能的，而且訊號都還會直通處理器，這台無法顯示的，其實我己經查了蠻久，從 DIS 供電、轉換器、顯示等，幾乎是一路全燒，但我也都換了，供電最後也都出來了，從 HDMI 處反測在線值也是正常的，但畫面就是完全沒有，我猜大概是某些地方，還是沒查到，但沒有電路圖，其實排查上，相當的困難，所以最終考慮直接搬板了

大件部份不用說了，處理器要先下，沒膠直接拆就行了

處理器、硬碟、無線區域網晶片，除了處理器之外，其它都是有封膠的

當然還有加密數據要拷貝，先用設備將數據備份出來

將備份好的數據，透過設備再燒錄到另一處主板上，同時備份一組起來，其實這個用一般土豪金的燒錄器支援性會比較優

原機硬碟植錫

處理器植錫

處理器掉點補線

主機板掉點的部份也補上線

弄好大概是這個樣子吧，理論上應該不會掉點才對，但還是掉點了，不排除是主板太厚，我溫度沒到位，因為 TV 我實在是很少在搬板，其實應該換 TR1300 來做，用 2020D 可能風量不太夠

除了上述的一些，還有一些晶片跟數據需要處理，這部份有關機密，這裡就不公開，反正搬完之後，再重置就可以了

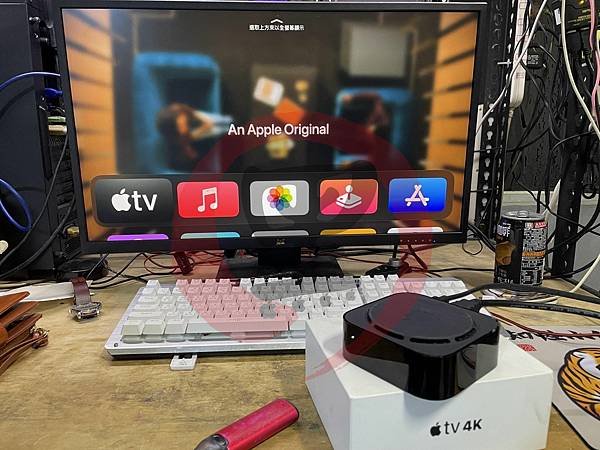

接者就可以正常使用囉！！
