各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Sony Xperia 10 Plus，這台其實很特別，大概花了我大半天的時間，客戶描述是，他在用手機，然後插上 SIM 卡就廢了，就完全黑掉不能用了

來的時候，我大概看了一下，花屏不外乎就是顯示、顯示供電、處理器、處理器供電、暫存記憶體等等，我插上電腦發現一件很特別的是，他顯示的是 QHSUSB_DLOAD

一定會有人覺得，那應該就是 9008 Mode，其實這個會有點誤解，因為 QHSUSB_DLOAD 指的是 Qualcomm HS-USB QDLoader 而不是 9008 的意思

我講簡單點，高通模式除了 9008 外，還有很多模式，常見的有 9006 / 9008 / 901E / 9025 等等等等...（超過30種）

而此時我進入的 QHSUSB 是抓不到驅動的，也就是我目前不確定，到底是進到那個 EDL MODE，這也是我一開始看到 QHSUSB_DLOAD 滿臉的疑惑（怎麼會是進 QHSUSB_DLOAD？）

按慣例，先查供電沒問題，先動處理器

（照片沒有拍很多，大概拍幾張而以）

我第一次動完處理器後，充電的電流可以達 1.1A ，也就是目前一定不是在 9008，因為 9008 是不會被驅動到 1A 以上的，但開機還是完全沒有反應，接者我又接 EMCP 取了下來，因為配的是 SDM636 ，所以這顆一定是 EMCP 254 ，我重裝了一次 EMCP 後，有興趣的事情就發生了，充電電流變成在 500ma 降 140ma 在升 500ma 維持這樣的多週期，而且充電的吸呼燈有正常擺動，按下觸發開機鍵，亮綠燈隨後不亮

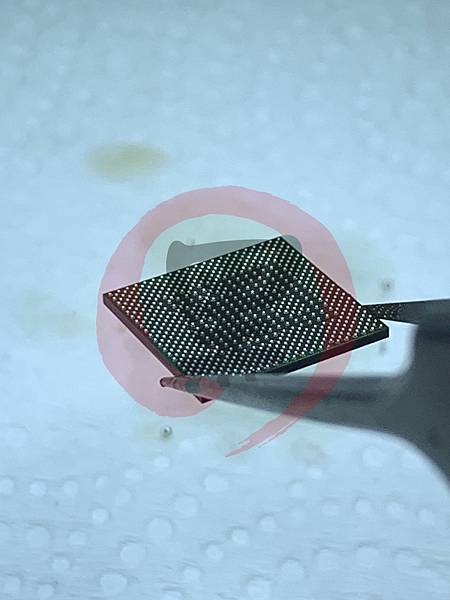

這我就好奇了，接者我又把 CPU 跟 EMCP 取了下來，再全部重新做一次，我總共做了三次，結果都是一樣的，但是都沒有回到原本的故障也就是進入  QHSUSB_DLOAD，也就是說我單上 AP 就是進 9008 MODE 沒錯，我上完 EMCP 後，變成亮燈，不進任何模式，最後我又將 EMCP 取了下來，並且上燒錄器重新將所有分區跟分區表備份出來，很正常，一點問題都沒有

不顯示？沒背光？不可能，因為開機有其它的特徴，就是會有聲音或者可以強制進 FASTBOOT 連機！（安卓手機亮呼吸燈、充電燈、或者有震動，基本上都有可能是不開機的）

問題一定是在 AP / EMCP 這兩個地方，但就是沒抓到重點，我後來反覆做 CPU（大概從頭到尾做了七回），後來確認到一件事情

SONY X10 PLUS 的主機板太薄，植好錫的錫球上板後，太重或者其它應力的關係拉扯，導致主板連接不正常，掉點基本上不會，因為我都做了七回了，半個點都沒有掉，最後我決定將先主板上錫後，不拖錫，然後讓主板低溫受熱，並且一顆一顆去拉扯，將部份受力不正常的錫球，全部扯掉，在配合 ECMP 254 的電路圖，從 AP 的引線接回，就變成下圖這個模樣了（這是一部份而以，其它還沒飛完）

然後打上紫光燈固定，再回焊 EMCP

最後重新上完 EMCP 後，為了確保客戶能在這片板子爆廢前將資料取回，同時打了部份的 UV 膠，進行穩定（當然這只是一種輔助而以，根治不了設計上的問題）

最後就真的給我弄好了，這也可以解釋，為何對方在一插卡的瞬間就廢掉，有可能是熱應力、機械應力或者其它應力造成的拉扯導致不正常，但又沒有掉點或斷線，所以一開始進入的 Qualcomm HS-USB QDLoader 不確定是那種模式，但就不是常見的 9008 ，不過好在還是處理完了，因為客戶要救回的是 LINE 而非其它實體檔案，所以這樣的做法是比較理想

當然一定會有人覺得搬板，我也是這樣覺得，但我沒錢啊，不過好在今天有問題的是 EMCP 主板那一部份，如果是 EMCP 本體拉扯的話，我看估計除了聚焦離子束之外，應該就沒有辦法處理了

資料救援，自己動手，豐衣足食！
