各位好，我是台灣黑手，黑手的黑，黑手的手，最近都拍影片比較多，主要也是因為準備安卓的教案，所以部落格文案就比較少花時間寫，另外課也排的比較多，小件貨也不少，總之就是很忙，那今天講的是一台 Nokia 3310，客戶描述說有一台二十年的手機，裡面有一個通訊錄或通話記錄，是想要找回來的，這隻手機確實是蠻久的了，客戶送來之前，我大概就先閱讀過一次 NOKIA 3310 的原廠電路圖

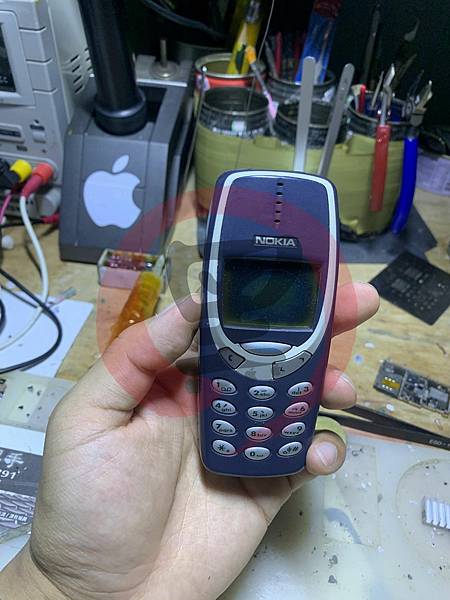

可以看到這個偏光膜確實己經很有年頭了，整個幾乎都完全看不到了，觸發也是完全沒有反應，估計不曉得那裡故障了

先將外殼打開，四腳的 T5 螺絲全部卸掉就可以將面板與主板分離開來了

因為客戶有提供一隻正常的手機給我，所以原則上我們就只先針對核心來做處理就行了，除了處理器是比較麻煩的，因為這是屬於 Ultra Fine Ball Grid Array 的，而且還有金線外露，換句話來說，有修過 FACE ID 吧，在 FACE ID 內部的那些小金線，在這裡是外露一圈在 UBGA 上，圖片中其實也可以隱約看到，不過幸運的就是，早期手機並沒有像現在智型慧手機綁定那一大堆東西，原則多半都可以直接對換 FLASH 來達到目的

我也大略看過了電路圖，雖然主板應該是可以有修復的可能，不過機型太老，零件確實不好找，以資料優先的話，暫時不考慮其它做法

不得不說早期的用料含金量確實比較大，那怕是二十年的手機，都不容易氧化掉，也並不是說現代的手機就是偷工減料，正確來說，早期因為工藝的關係，並沒有辦法把含金量減少達到成果，隨者工藝的進步後，只需要一點點的含金量就可以達到一樣成果，加上電子產品生命週期都是計算好的，原廠保固就是一年，無論是在用料還是計算生命週期，一步一步妥妥到位

接者我兩二片主機板都一併卸下了

早期的主板雖然多數都是單面設計，但主板比較厚，錫的溫度也普遍較高，大多會跟現在日系手機差不多的溫度，同時也會考慮到主板放置久的關係，主板吸收濕氣，容易會有爆米花出現，所以我在動工前二天，就先將主板放到烤箱用低溫烘烤過了，接者就直接更換 FLASH 吧

更換後，先將偏光故障螢幕兩個對換，然後上電源供應器，需要注意到的就是，這裡並不是紅對正　黑對負就可以觸發的，紅對正是沒錯的，黑色的部份要夾住圖片中看到的 1 跟 3 才能有效觸發

確認電流正常後，將電池上海陸通的萬能充電器，這算是很早期的萬用充電神器了，因為早期的充電頭規格太亂了，隨便一排拿出來大概就有三十多種規格，跟現在筆記型電腦情況差不多

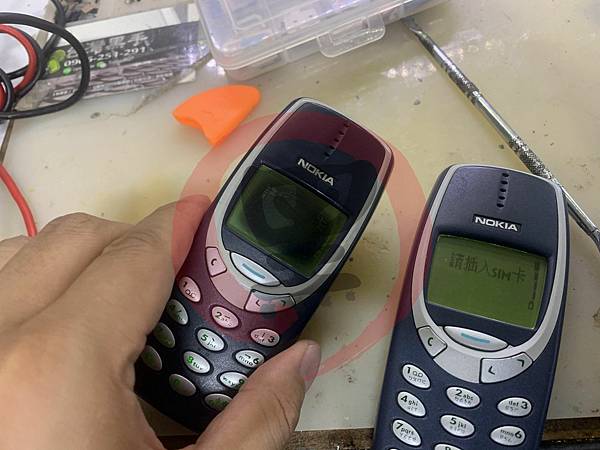

最後就順利開機了，不過要插 SIM 卡才能啟用，而且是早期的 Mini SIM ，翻了一下其實我也蠻多張的

不過最終啊，這台手機裡面並沒有任何資料，應該說早期的手機，那些通話記錄還是聯絡人，應該都是儲存在 SIM 卡內，而非手機，所以這個資料自然也不存在了，不過聽說客戶還有早期的 SIM 卡，所以我會在請客戶將 SIM 卡寄來，我在用讀卡機與編輯程式看一下

既然都沒資料了，那我就可以直接將這兩台都全部修一修了，都不算大問題，兩台最終都完全回復正常，但螢幕有偏光膜的問題，還要先確認偏光的角度，才有辦法進行更換，不過估計這麼久的機子換了偏光應該也不會好到那裡去

對了，不要用價格去衡量資料的價值，因為價值價值，就是值不值得的問題，我弄這台，絕對比你想的多～～自己動手，豐衣足食！
