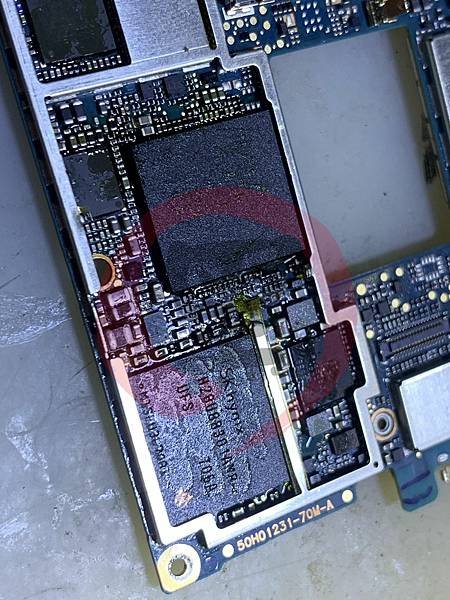

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是 HTC U11 無法開機的故障，送來的時候就已經拆好了，同時先前有換過電池等零件，依舊無法開機

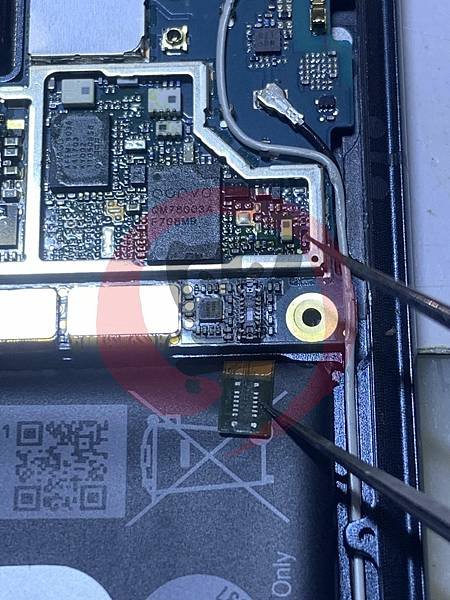

大概先看了一下，前面有將鐵蓋卸下，同時握壓排線座已經潰壞，被卡在主板的座子上了，不過這個比較不影響開機，可以先不理它，算是小問題

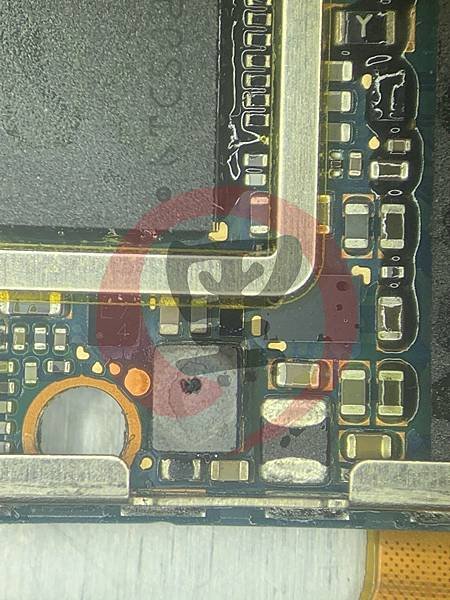

接者看到處理器下方，這個才是造成無法開機的元兇，目測就可以看的出來，儲能電感本身已經爆裂，這個回路基本上都屬於背光回路，跟右側電容與背光晶片為同一個升壓電路
因該處比較靠近處理器，拆卸大型電感時，因注意取下的方向與風向控制，避免還要多做一個處理器，將儲能電感卸下後，可見下方都已經燒的一砣一砣的

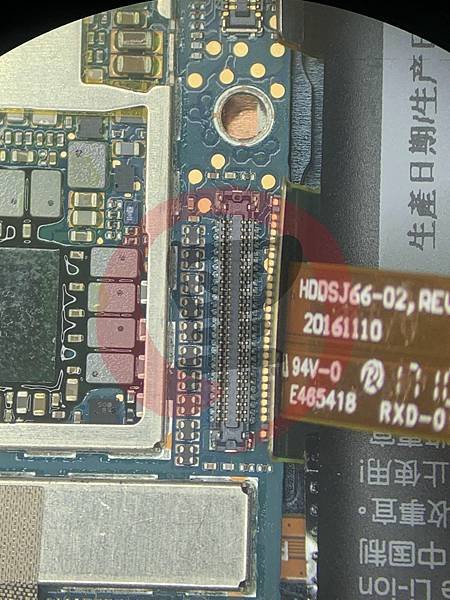

針對主機板的連接座，測量再線二極體值，針對 BL 與 DISPLAY 進行測量，資料傳導線是沒有異常的，那主要應該就是背光引起的，同時顯示連接座最外兩側的座子也同樣的崩壞的痕跡
最後將兩顆電感並聯，並且更換升壓電容與升壓晶片，顯示連接座也更換良品

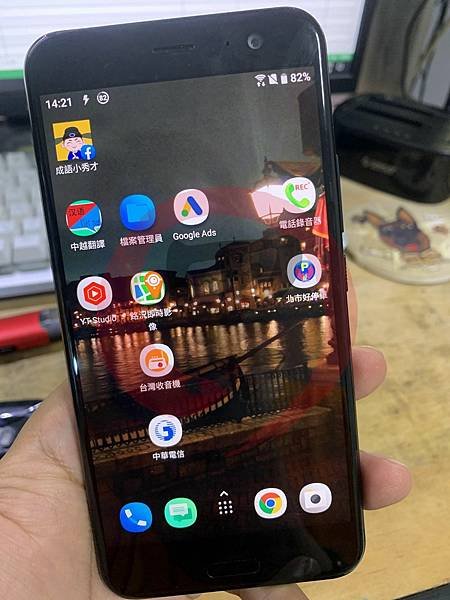

保資料救援，完美修復，自己動手，豐衣足食！
