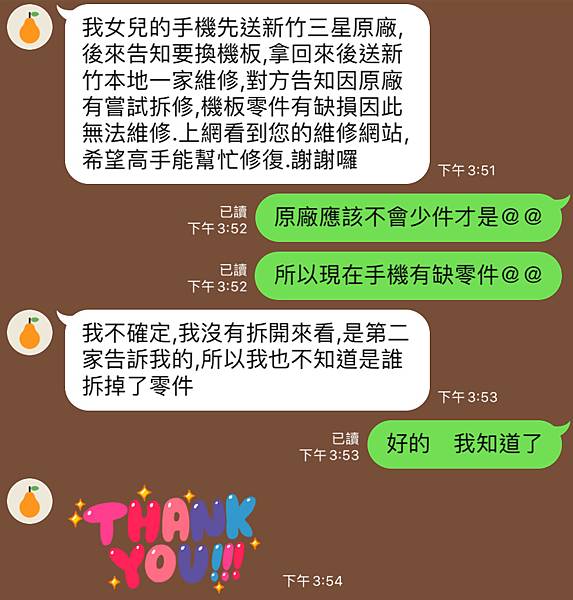

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台，三星的 A60，客戶描述故障後，有送回原廠，告知更換主機板要六十張國父，後來又轉送不知名店家，告知有缺零件，所以無法維修

反正就收來看看吧，該機款雖然不算是非常高檔手機，但款式也是蠻新的，只希望裡面不要太慘就是了

後殼塑膠結構，分離後，我第一件事情就看到，震動器不見了－＿－是本來就沒設計嗎？不可能吧？拿去做蛋糕了嗎？

先不管蛋糕的問題了，主板才是重點，先將主板卸下，環視了幾圈，並沒有找到主板缺少的元件，可能是我功力不夠深厚，有空去新竹學一下

看起來還蠻完整的，也不像有人拆過主板上的東西

排查過程，我大概說一下吧，觸發電流 45mA 我測量了幾路大的供電後，發現有異常，分開不同級別的電路（一級、二級、三級），又再測了一次，直到

C7015: 2.8V
C7026:1 .05V
C7027:1.8V

一組 VT-CAM 的位置，測到 I2C 的前後端都是異常的，這比較麻煩的就是，這條 I2C 由主控 SM6150 出來，通往兩組 CAM ，後來是先鎖定 VT-CAM

經電路圖上顯示，該晶片是 U7000 只能先將其晶片卸下後測量

運氣還算可以 VT-CAM 下來之後，數值就回復正常了，如果還是異常，就只剩 25% 的機率了

晶片更換後，裝機，單板開機，因為開關排線是在背框上的，安卓有很多都是類似的設計，修蘋果的可能比較少見過，這種彈片式的

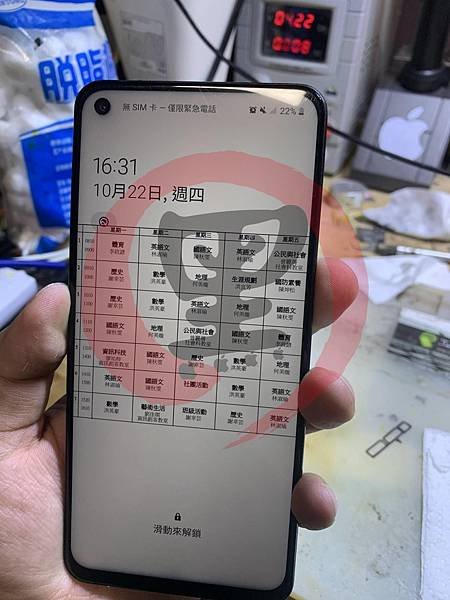

開機囉～～保資料保手機，自己動手，豐衣足食！

（最後客戶去問前面兩間，都說沒有拿震動器 Orz ，我猜應該是裝機忘了擺回去，這麼大間的店，又原廠的，又專業工程師的，看監視器就知道嘛，一顆震動器最多也就六十塊的東西～～～～收工！）
