各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 二修的 ZS620KL，客戶描述如下圖，有送修過，店家告知充電晶片損壞

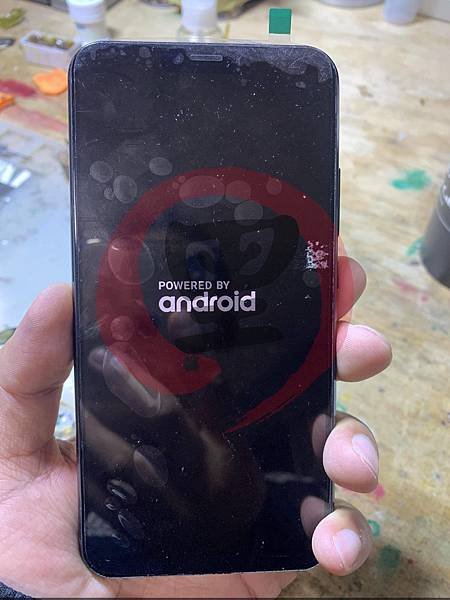

拿到機子的時候是散件，也就是主板，背蓋等等零件都是拆開的，而且還沒撕膜，是全部零件都換過的意思嗎？確實可以正常開機，功能測試過也都正常

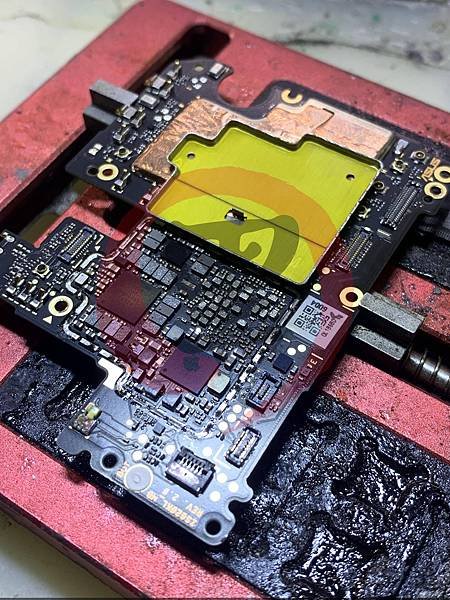

要說到這隻 ZS620KL 並沒有 SB 的充電晶片，主要是由副供電處理充電，另外還有外掛一顆快充，所以第一步自然是打開金屬蔽避板了

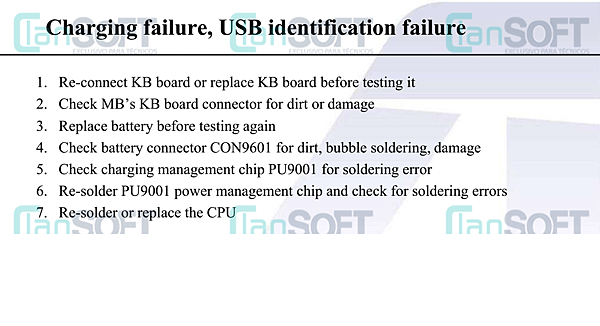

我其實查都沒有查，依維修手冊的指示，就是 U9001 在處理的

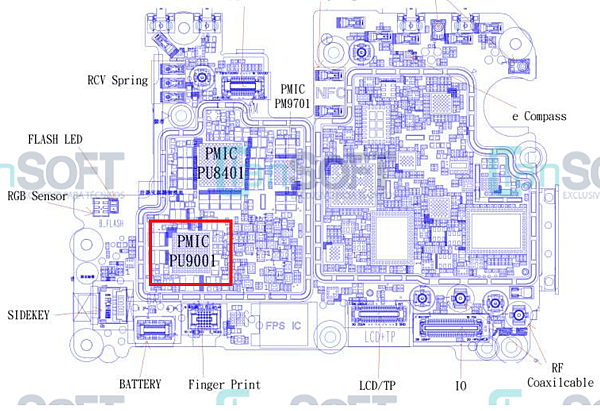

而 PMIC U9001 就是 PMI ....多少忘了，反正有控制背光，充電，開機等等所有應用類的供電

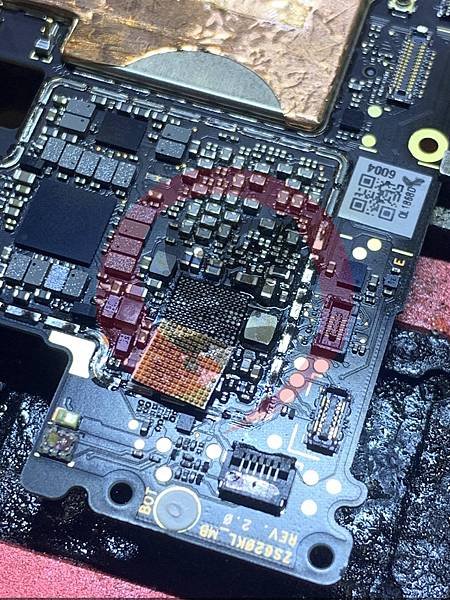

這次我其實是完全沒有排查的，就直接把 U9001 幹下來更換新品，結果就是，毫無用處，根本就跟副供電無關，我選擇相信了你，結果換來的是這種結果

好吧，那只好開始排查了，手機可以正常進入系統，但是無法充電，也無法連機，這是很關鍵的一點，如果是快充掛掉的話，也會不能連機，但可以用 0.5A 的電流進行充電，但如果是普通充電掛掉，那就會變成無法快充，也無法充電，但不影響連機，可是目前的情況是，不連機，不充電，無法快充

那很明顯嘛～～當然是找匯流排控制器，沒錯，這顆在電池座右側的晶片，是跟匯流排有相關的，電路圖雖然沒寫到，也沒有任何提示，加上印絲也不用通用的，你曉得我會什麼會知道嗎？

因為當年我修第一台 ZS620KL 的時候，就是修不充電，那次維修我花了不少時間，我大概用了 2-3 天的時間，除了修充電之外，我把整片主板上的各種條件，各種工作電壓與數據，都全部記錄下來，也把全部的晶片都翻下來測過一次各種晶片無效時會出現的現象，為的就是後續打開一條光明大道，完修，自己動手，豐衣足食！
