各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone X，客戶描述是摔機後白蘋果重啟，刷機不出進度條，然後報錯 4013，客戶告訴我，應該是中框虛焊的小問題，好像很有道理，但實際上卻不是這樣，因為 iPhone X 是可以單層刷機的，就算摔到只剩單層板，也還是能刷機，我比較有疑慮的是，他不出進度條的問題，當然首先在不拆解的情況下，就直接用引導模式進工程模式，讀取內碼，並且重建標準底層後回寫內碼

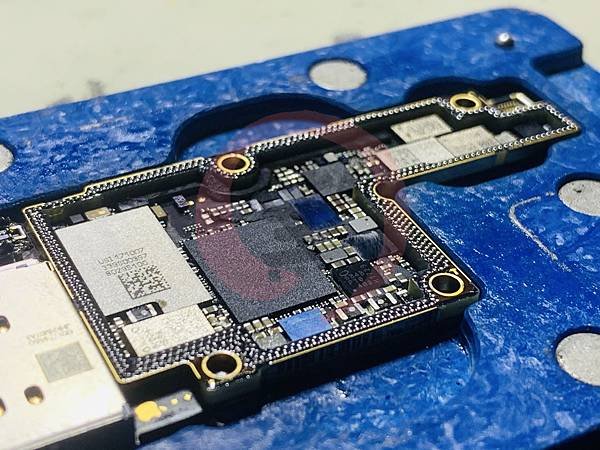

是的～～完全沒用，一點屁用都沒有，刷機一樣出未知錯誤 4013 ，而且一樣是不出進度條（約 21% 不讀 NAND 那種），我將主機板分層後，重部拖焊，植上全框，沒有掉點，也沒有虛焊的

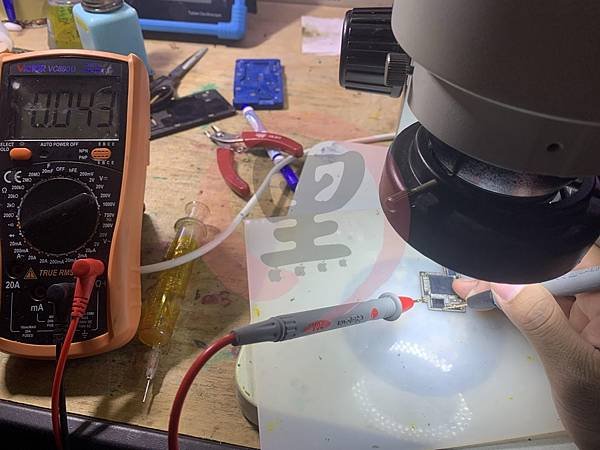

其實這時候，可以用單板層去刷，就知道問題在上層還下層，但我懶的刷了，在測量上層的時候，發現 5.25V（TOUCH）使用的供電，數值只有 43，這是不可能～～

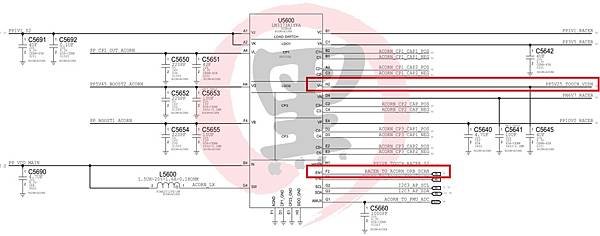

當然除了 5.25V 還有 SCAN 也是數值偏低，從圖中可以看到 5.25V 是一路 VIN LDO 的輸出的，前級我測過，並沒有異常，所以數值不可能只有 40 多左右，那就只代表一件事........

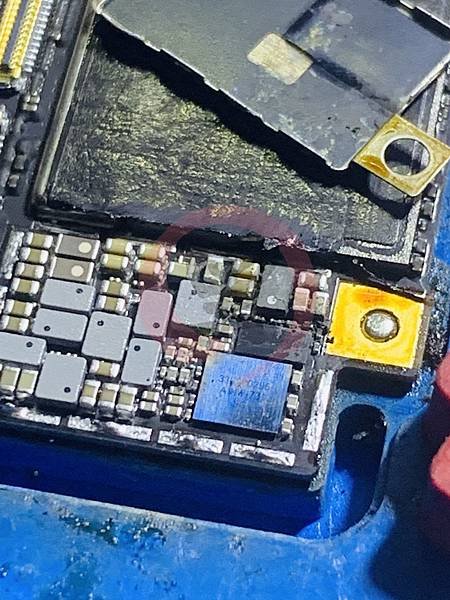

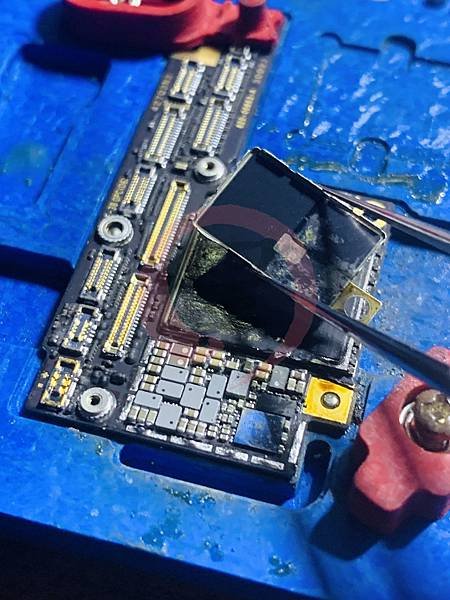

開前蓋～～果然中獎了！！這不是摔機吧～～這是下雨天摔車吧～～～

好吧！找到就好，一砣砣看起來爛爛的東西

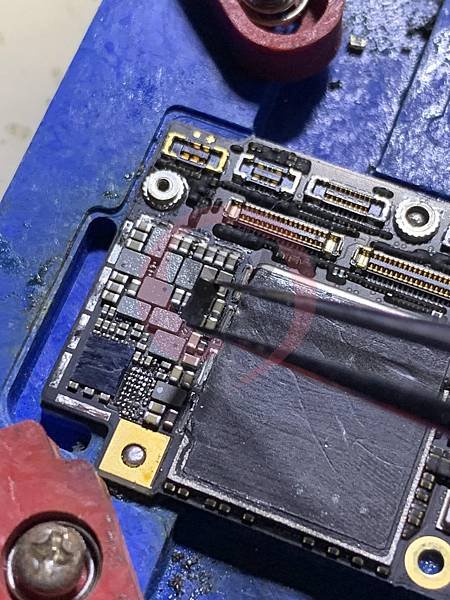

先將觸控晶片取下

在顯微鏡底下觀查，果然都爛光了，不算多大的事，把線跳一跳，換顆正常的晶片，估計就可以了

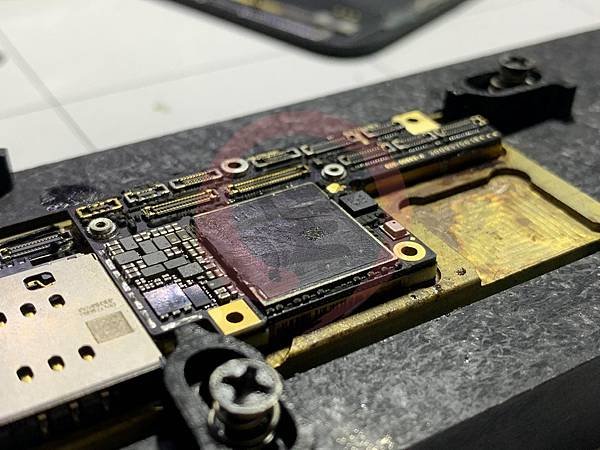

線跳完，晶片更換完成，重新貼合上下層

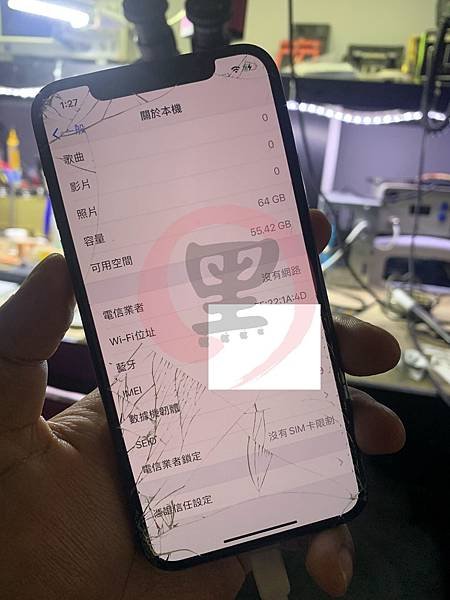

刷機一次過，自己動手，豐衣足食！

所以觸控有問題，也會導致未知錯誤4013 刷機不出進度條＠＠
