各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 APPLE TV 4K ，目前是不開機狀態，客戶描述就是不會亮燈，完全沒有畫面，這台市價現在大概四五千概吧

上電電流有 0.7A 左右，不是很正常的數值，第一個會先卸除轉換晶片

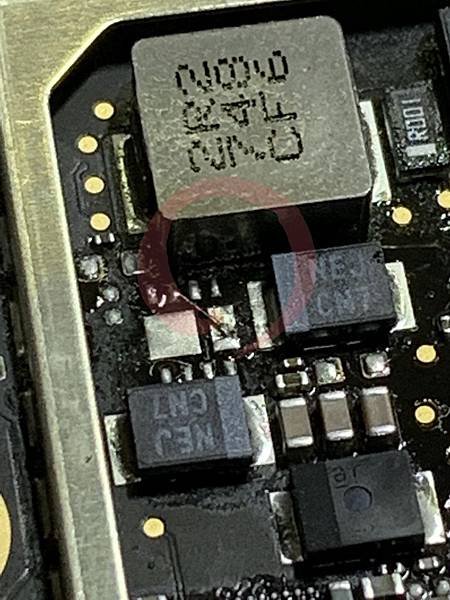

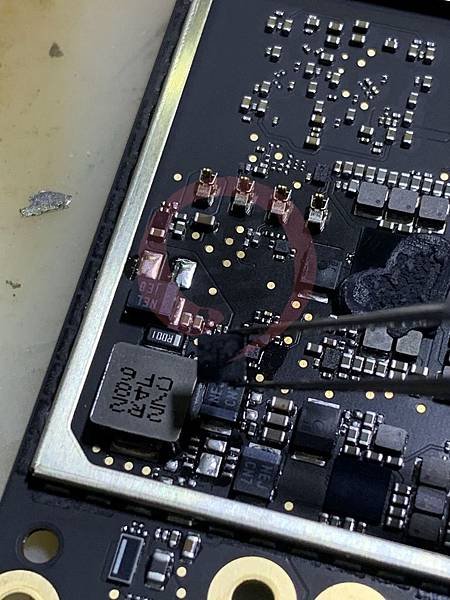

熱風槍約 350-380 度，將晶片取下，左右兩側各四條腿，右上方跟正上方是由 AC TO DC 的轉換供電，再來往左側輸出調節

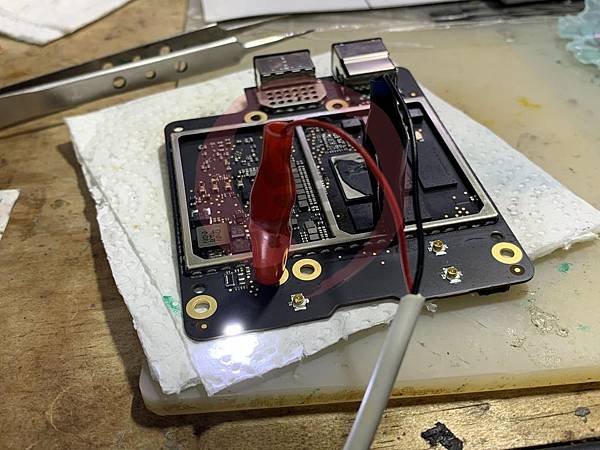

在測試的時候，可以先無視，直接跳線過去即可

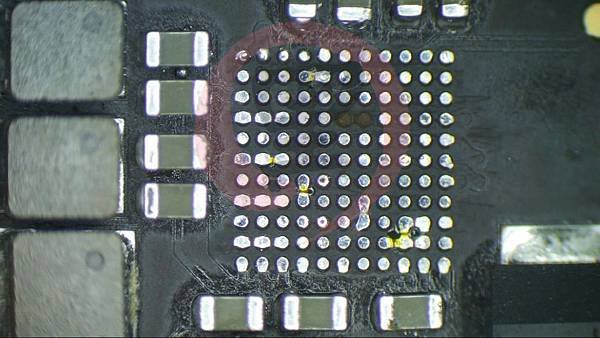

跳線後往後端燒機，在副供電晶片呈現異常電流，所以一併將副供電晶片拆除

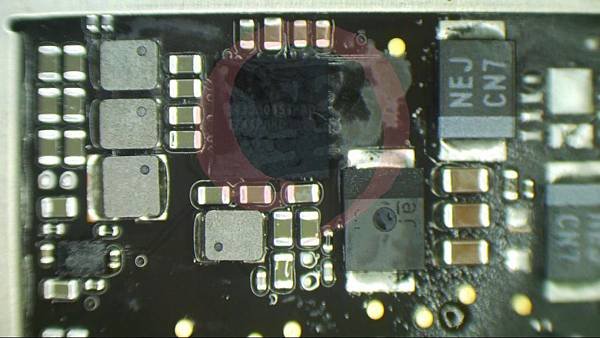

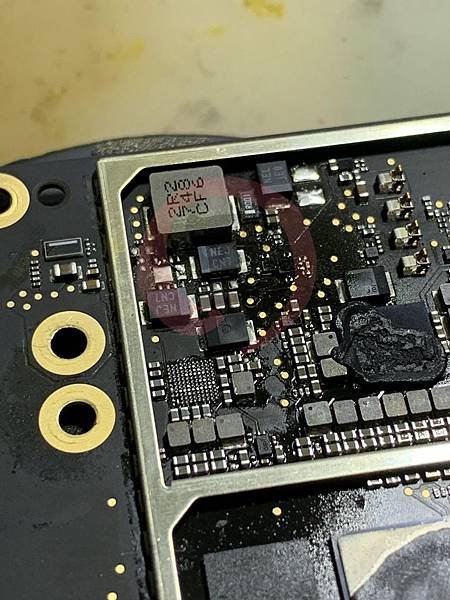

打上一些絕緣層，避免更換晶片時連錫

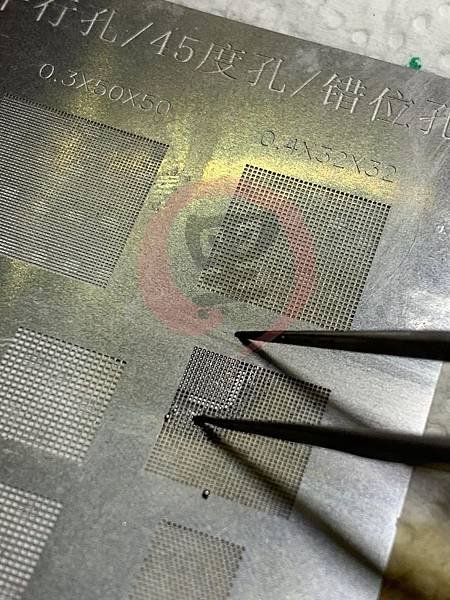

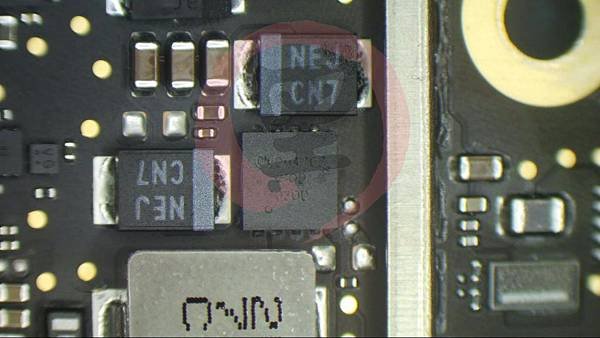

副供電印像是 338S00151，更換一顆良品晶片

將電源轉換晶片與副供電一併更換後，電流回復正常，但是上機待機卻停在了 70mA 左右，就不在上去了，測量了一下，並沒有發現問題，但後來看了 APPLE TV 的開機時序，發現好像不太對，因為副供電，根本不會影響開機，也就是就算不裝副供電，只要轉換晶片正常，上電就會閃燈才是

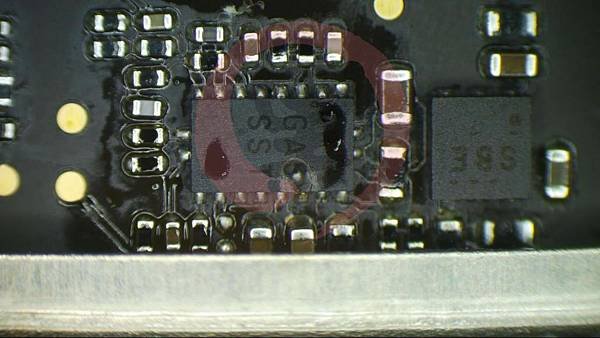

後來我又環視了一遍，發現一顆 SST 的晶片疑似燒毀故障，印絲已看不清，所以不確定該晶片是做什麼的，但這很直觀的東西，一看就知道燒毀了，直接更換新品即可

更換後直接上 DC 7V 就亮燈了，電流可達峰值，目測正常

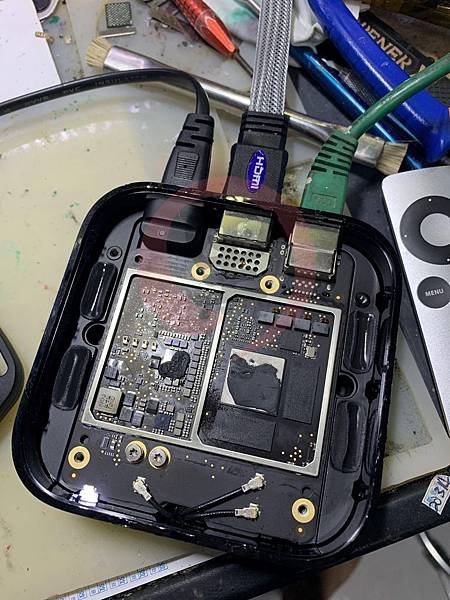

裝機並且將 HDMI 與 RJ45 都接上

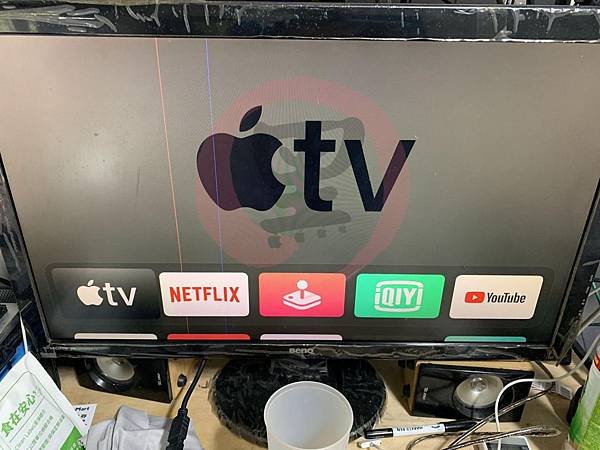

畫面出來了唷，自己動手，豐衣足食，收工～～不過這台報價報低了，雖然也是沒賠錢啦，就是只賺了幾個便當了
