各位好，我是台灣黑手，黑手的黑，黑手的手，今日講的是一台 ASUS 的路由器 NT66U，很眼熟吧～～是啊！它又來了，一位客戶提到他的路由器一直按者才會亮，放手後就不亮燈

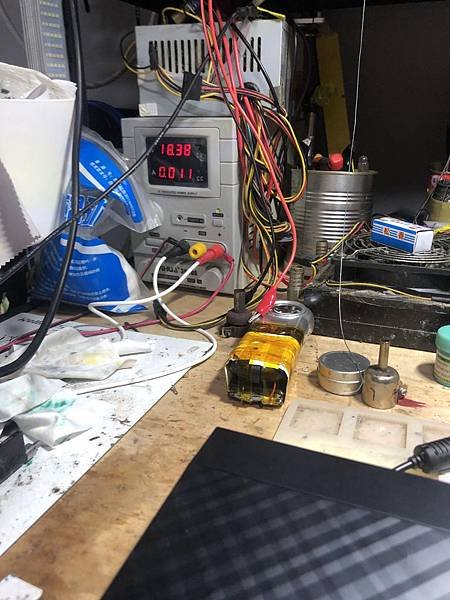

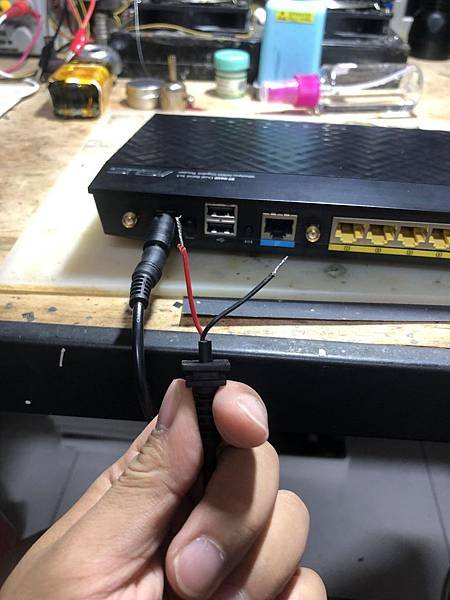

這個當然是由開關引起的可能性較高，先接直流電源供應器吧，變壓器上設定的是 19V




其實路由器大部份都是寬電壓，不用那麼在意～～觸發果然是完全沒有反應，只有長按會跳個 300mA

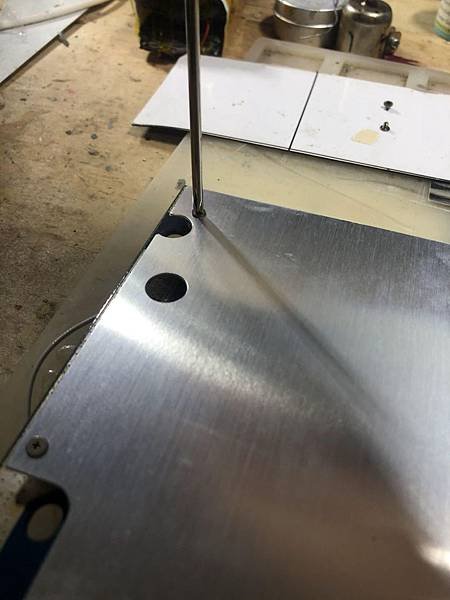

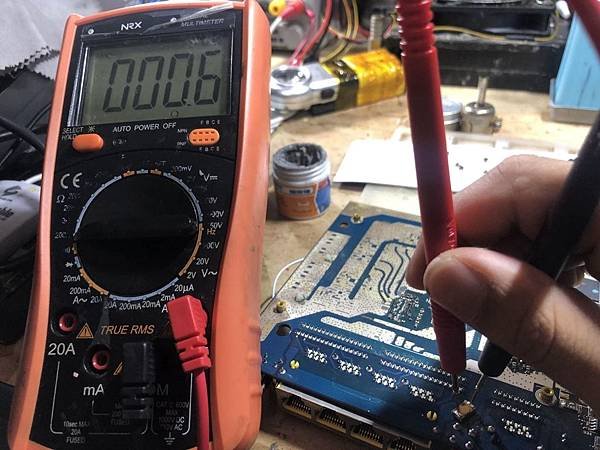

拆機了，首先第一個要確認 3PIN 的卡式開關，按下去兩端導通，放開時兩端對地

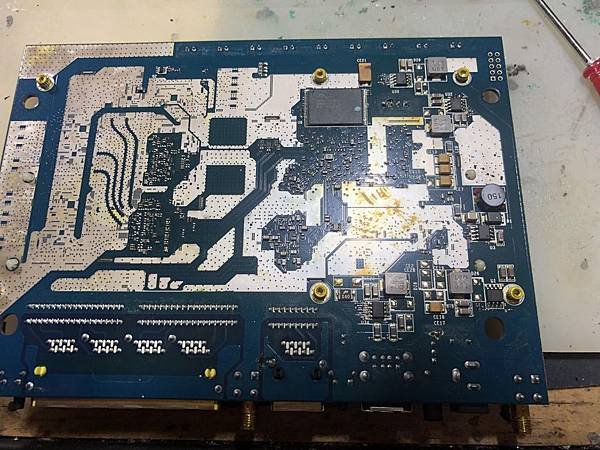

主機板正面大多都是通訊晶片與主控，電源轉換都在背面

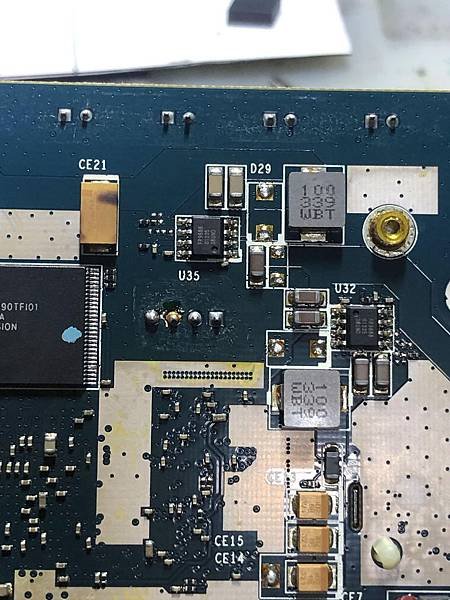

我還沒看開關，就發現了一個亮點，SMD 有極性電容燒了

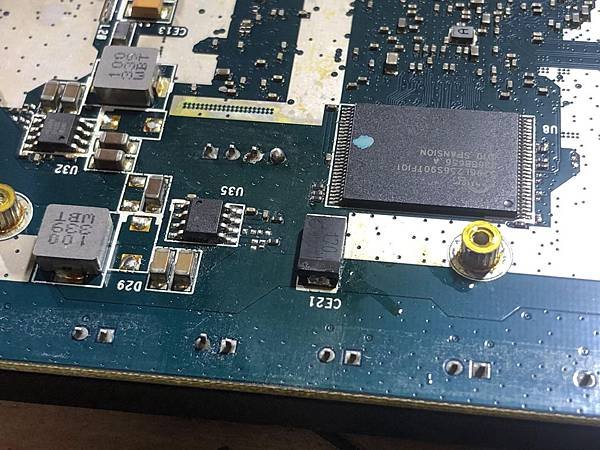

先將電容拆下，測量一下～～確實壞了！扔了吧～～




從不知道什麼電路板上拆了一顆來替換

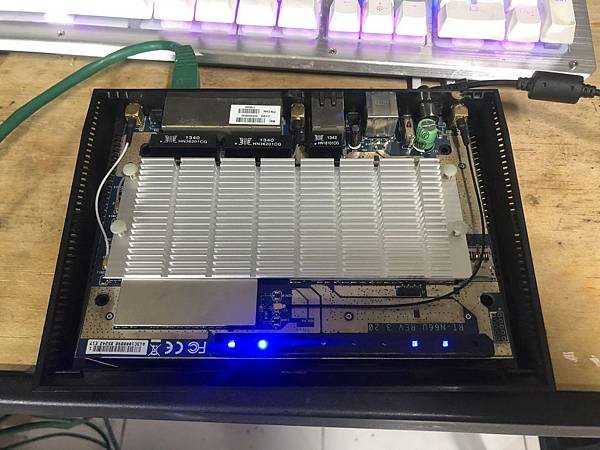

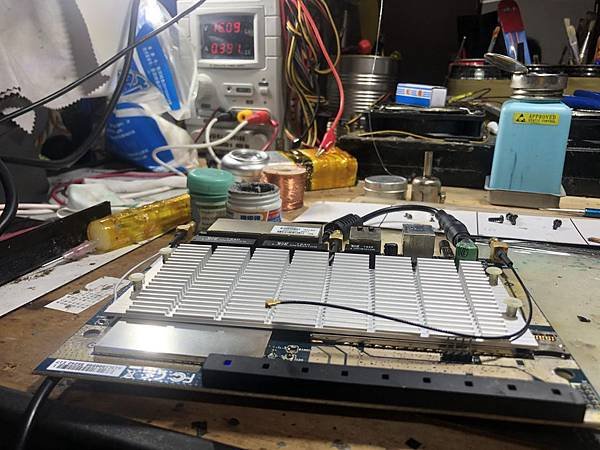

上電觸發，電流正常，待機正常～～

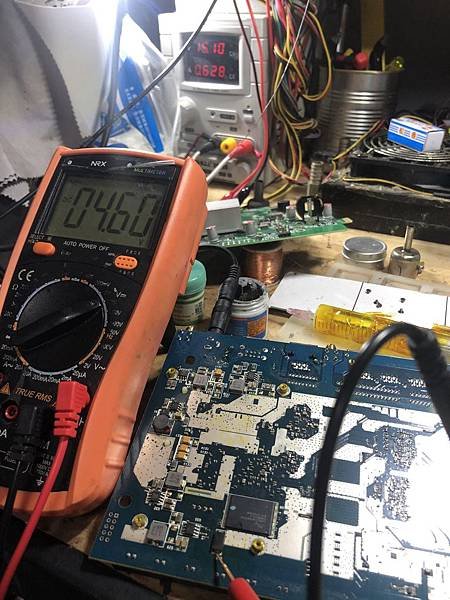

測量電容正極有約 4.6V 左右，判定正常～～




與電腦對接，設定 192.168.2.1




主機連接正常～～收工～～收錢，自己動手，豐衣足食！
