各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是我才買的 BANDOTT BOX，印像還不到一年，先前就有遙控器故障，將商品寄回，換了一隻遙控器回來，但是沒過多久又壞了，我如果沒記錯的話，便當配合的愛奇藝VIP 是一年，而我的合約到明年三月多，所以等於 8 個月遙控器就壞了二隻，查了一下原廠保固，第三條提到的是更換的良品，有一個月的保固且不延長原有保固

因為今天假日我也沒打電話去問了，但家人回來還是要看電視.......

原本的問題就是沒有反應，換了一個良品後過一陣子也是沒反應，因為愛奇藝本身有配對的APP做投射，調整音量、選台什麼的，都可以透過平板去操作，但是「開機」這個功能，還是必須得靠遙控器才行

故障影片

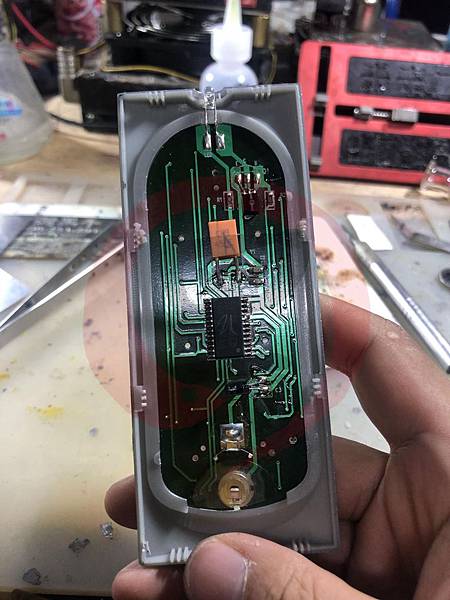

本體打開就長這樣，沒什麼東西，一個紅外線二極體，另一端應該是檢波二極體，還有一個主控晶體

一組直流串連 1.5V 的乾電池模組，沒了，整隻遙控器就這樣，IR TX/RD 我已確認無異常，因為只有一顆主控，意思就是搞不到晶片就等於沒戲唱

我去跟樓下做回收的，要了一個不知名的遙控器回來，看起來應該是 DVD-PLAYER 遙控器

將遙控器打開後，可以看到一些放大電路與主控

但那些都不是我需要的，我要的只有這個 IR Diode

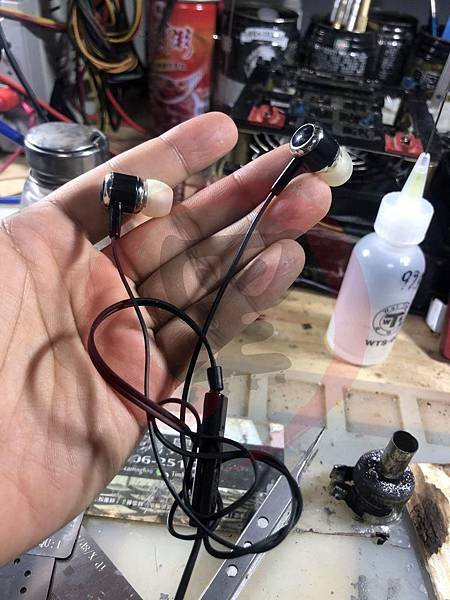

在找一條廢棄的耳機

將耳機線裁斷，並且把這根拔了出來

四個腳位先定義出來，分別是 L、R、M、G

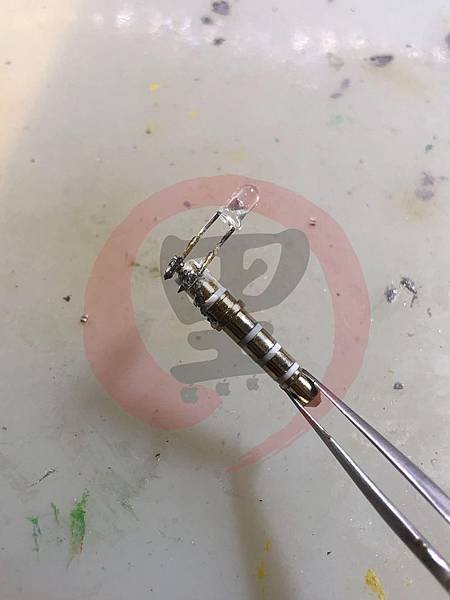

將拆下的 IR Diode 安裝在 L、R 的位置

然後插在回收來的 iPad Pro 9.7 耳機孔上，透過紅外線檢測器轉換成可見光識別，是否能發射

檢測結果如下

打開商店，下載遙控器精靈

將想要控制的設備加入平板中，並且設定好規格，找不到型號其實也沒差，能確認波長即可，一般大約是 800~900nm

電視盒的部份，主程式只有一個開關，不能轉台，但這樣就夠了，因為能開機，我就可以透過APP去控制愛奇藝囉～～

電視盒測試

當然除了電視盒，其它的電子產品，只要是紅外線接收的，其實都可以透過該遙控器來操作，包含電視、冷氣、螢幕、電視盒.......收工！
