各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台 Canon 的相機電池充電器,其實相機充電器,並沒有很熟悉,原先還不曉得這台的價格,不查不知道,一查嚇一跳,才知道這玩意居然要 12,000$

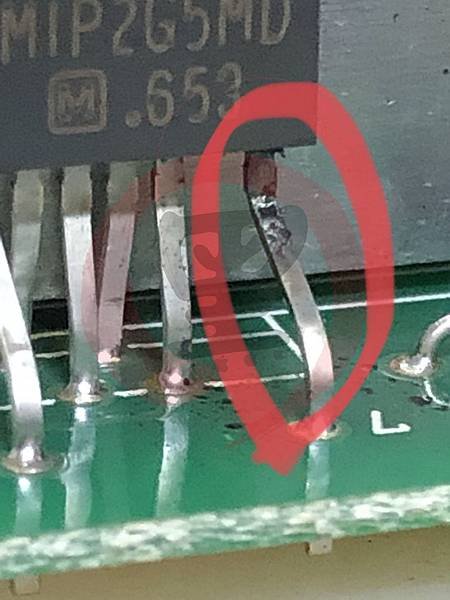

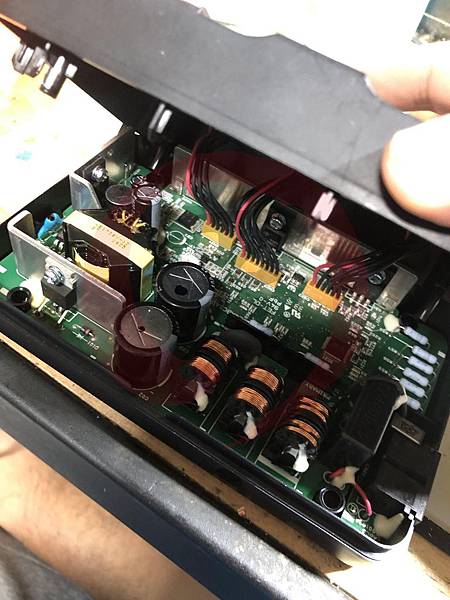

機身拆卸就幾個螺絲而以,我就不拍了,打開後可以看到內部有燒焦痕跡,在 MIP2G5MD 的主電源晶片,這顆 IC 有在修電源板的,應該都不陌生

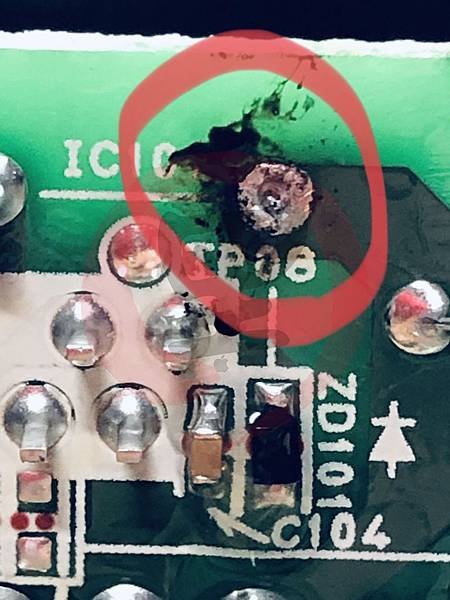

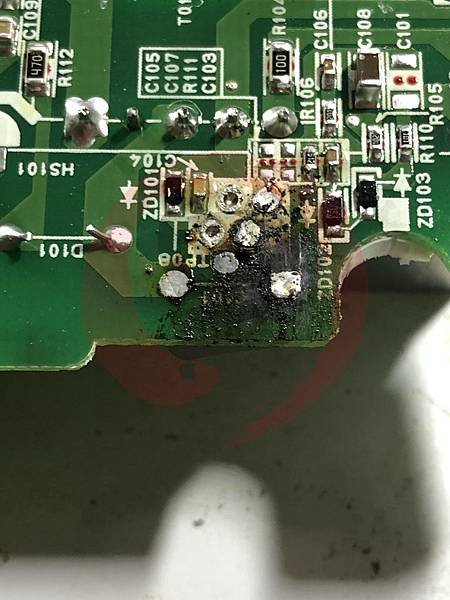

銅薄處嚴重焦黑
電路板的角落
內部設計結構,俱體來說算是很完善的,還有一顆 VR 可調式電阻,這玩意在手機或平板,基本上看不到(在華為的某幾個型號有見過可調式電阻)
該電源電路是 AC110~240V 在進電處,第一路保險絲斷開,耐壓值是 250V / 2A
這個保險絲我其實是沒有的,因為是插件式的元件,所以我從 nVIDIA 的顯卡,拆了一顆替代品,是可以替代該保險絲的線路,這裡不方便告訴你是什麼,反正可以裝就對了~~
將插件元件安裝後,重新測量 AC
AC 112V 正常進電了

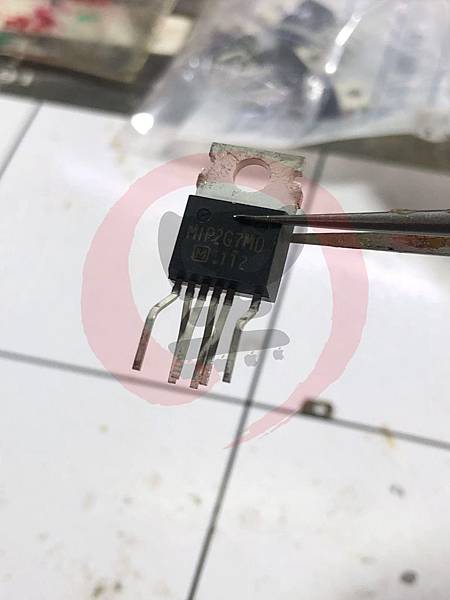

接者準備電源管理晶片,也是替代品,該型號為 MIP2G7MD 與 2G5MD/2G4MD 其實都可以通用,總共有六條腿
換上家電專用大馬蹄拆卸與安裝
不知道之前經歷了什麼,整體來說算蠻嚴重的,看這個樣子,應該不是從 AC 端燒的,也有可能是市電跳電又復電,產生的大電流燒掉的
記得這裡安裝後,盡量不要在上電測量,這裡有一個逆向工作區,只要點錯腳,馬上放煙火吸的你不要不要的~~

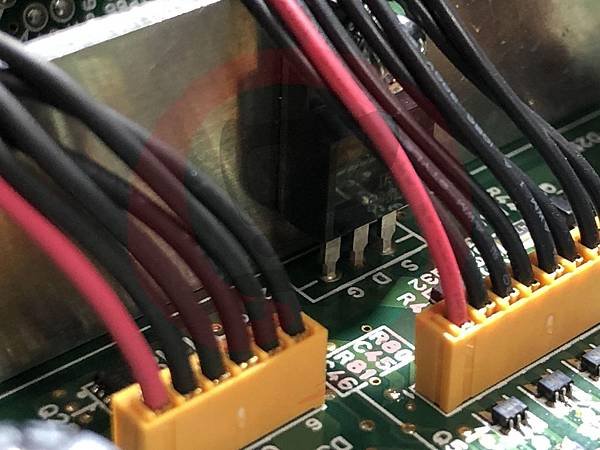

前端保險、電源管理晶片更換後,針對尾端輸出電晶體進行測量
G、S 極放電
二極體檔位
黑接 D / 紅接S = 500 為 N-MOS
紅接 D / 黑接 S = 500 為 P-MOS
反量測量 OL
G 、D/G、S 正反測量均為無窮大,代表該電晶體正常
經測量後,確認該晶體正常
在 MOS 管右側,還有一個放大三極體,俱體測量方式我就不說了,自己 Google 吧
電晶體在進入保護後 S 極電壓恆定在 3.6V 左右

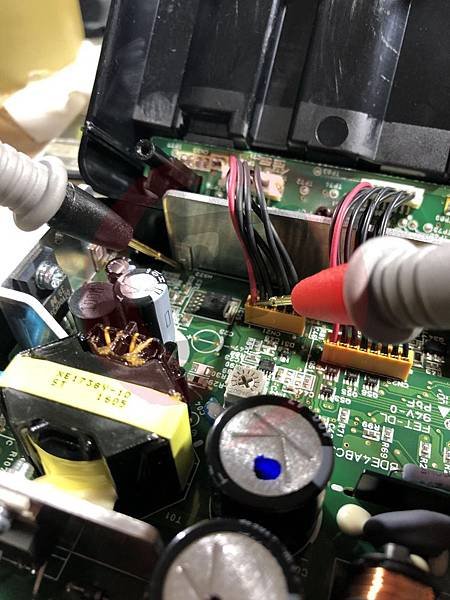

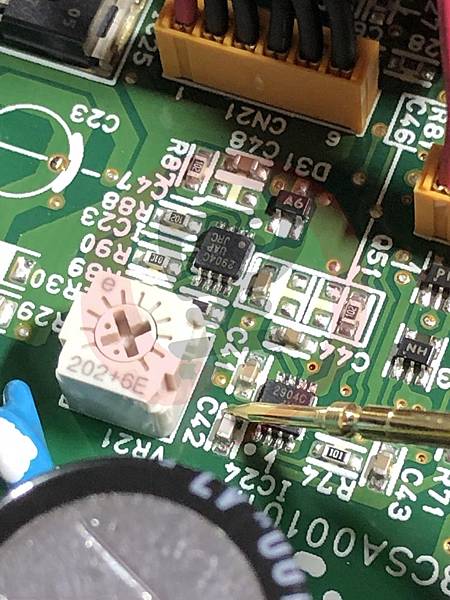

可調式電阻,兩側升壓正常

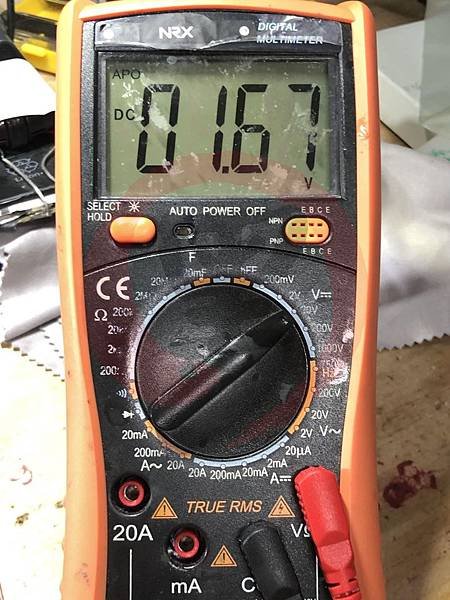

分別是 1.68V

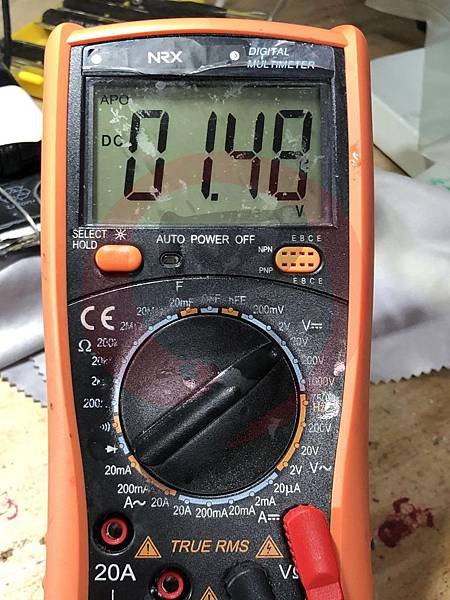

1.48V
這個高檔相機充電,還真的跟手機充電不同,手機充電是瞬間大電流,慢慢在進入恆定,這個高檔充電器,充電是依序往上調整,也就是一開始維持在 4V 等充滿後,在調到 6V ,依序一直往上調整,最後進入保護

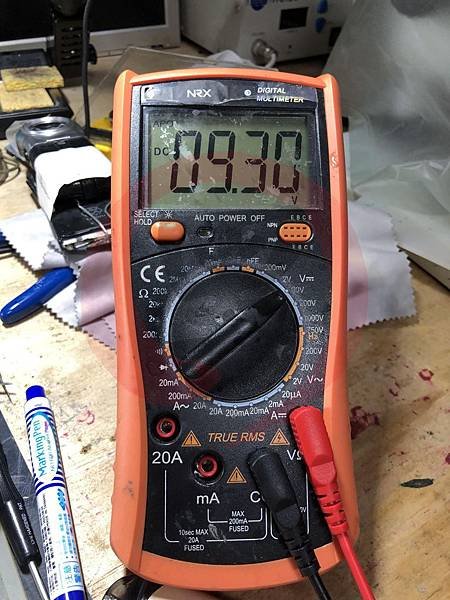

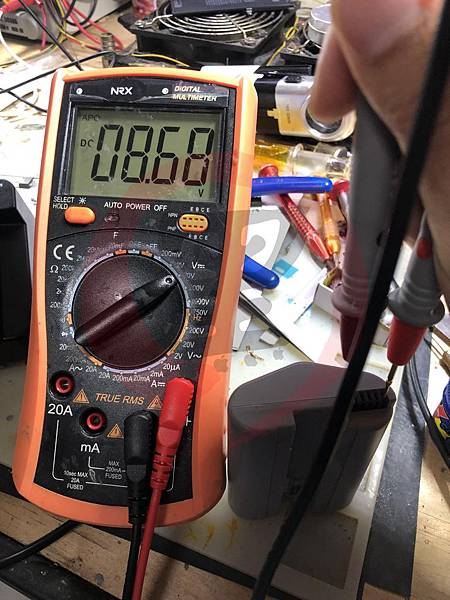

可以測到 S 極輸出,最大達 9.30V 左右,該電池理論值是 10.6V
電池本身效能是 80% 所以測到在 9.3V 也算正常了 ~~裝機測試

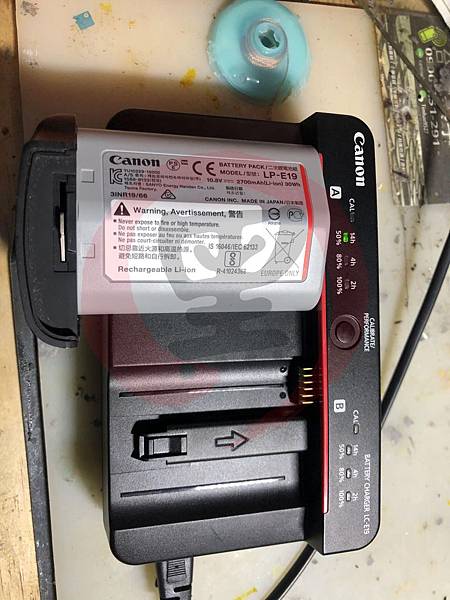

充電~~
充電器提供的功能,測試電池最大效能容量為 80%
把電池放電後,從 6V 開始充到約 9V 測量正常,收工~~自己動手,豐衣足食!
