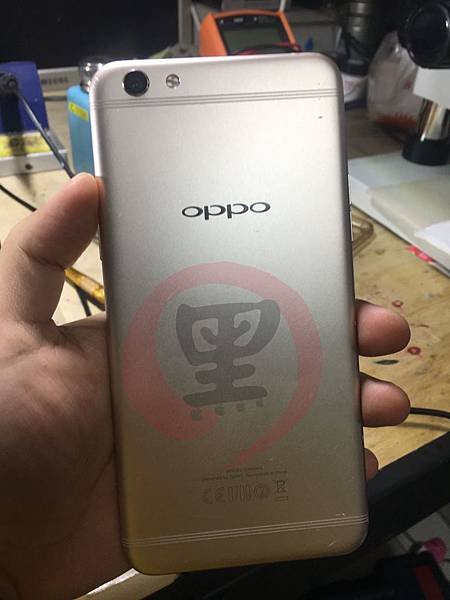

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 OPPO R9 會強制進入 ColorOS 的手機，話說我對 ColorOS 很不熟悉啊，不過它沒人修過，這樣就夠了，外觀什麼的就不管了，客戶送修前，我還以為是卡 LOGO 重啟的那種

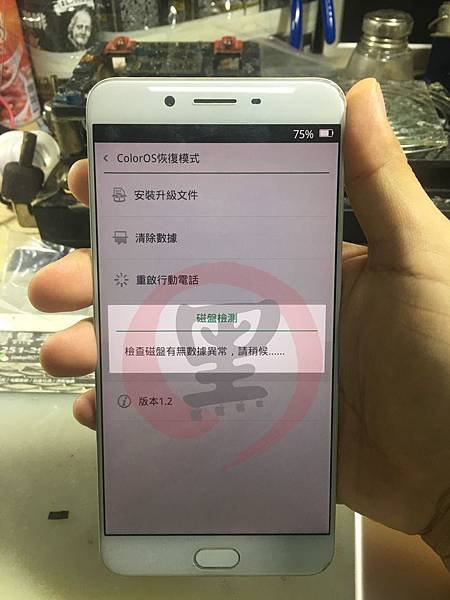

系統在開機會就會自動進入 ColorOS 回復模式內，無論你退出、清除數據、重啟，拔電池都是一樣的結果

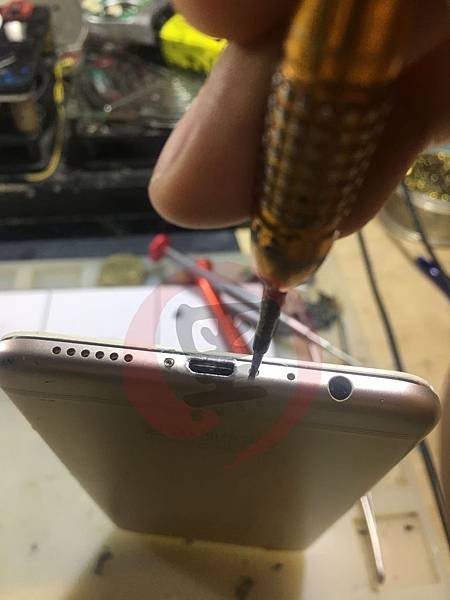

蘋果的兄弟姐妹款，同樣採用底部兩顆星字起固定

因為 ColorOS 的進入條件是關閉手機後，按住電源和音量下方按鍵，直至手機進入工程模式，所以重點會放在上鍵、下鍵、電源鍵的觸發引腳

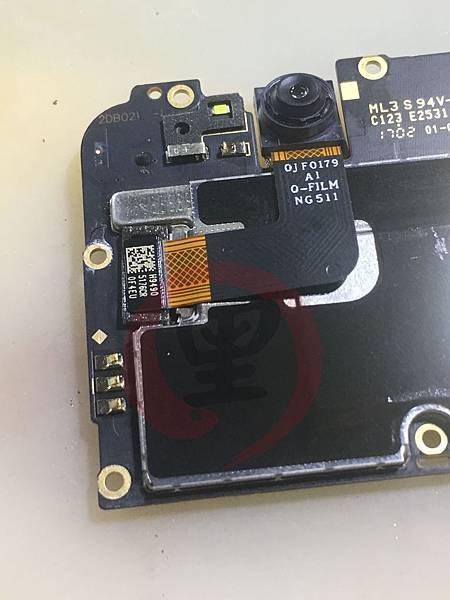

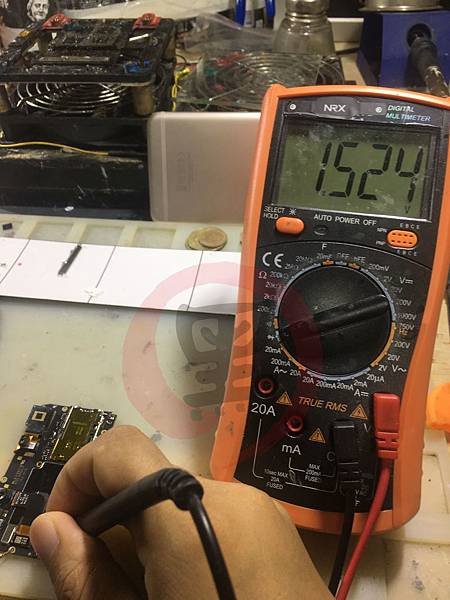

上下鍵的二極體值，大約在 1500 左右，電壓跟蘋果一樣採用 1.8V

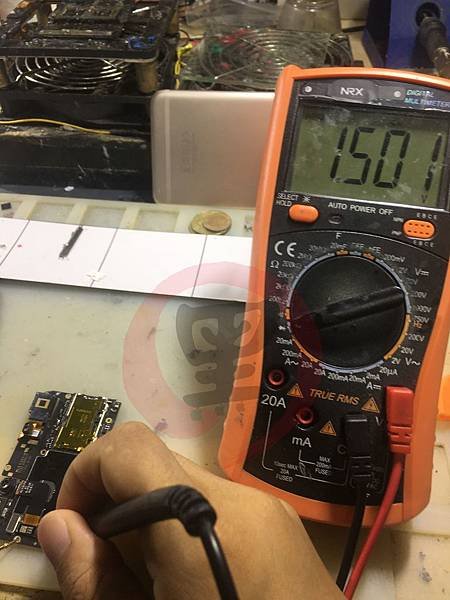

上下鍵測量的二極體值，都在 1500 左右，判定正常，電壓也是正常的

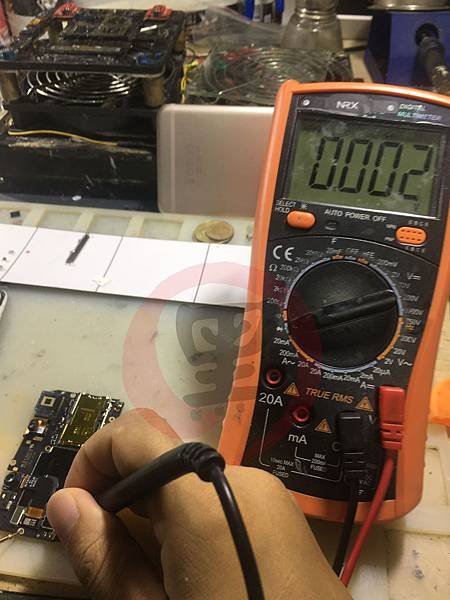

接地端二極體值為零，判定正常

當我把音量鍵裝上去時，在重新測量，就會發現音量下鍵的電位在飄移，也就是 1.8 - 0.6 - 1.8 - 0.5 之類的跳動，那代表是由外部引起或電阻的可能性較高，但是單板開機後，並沒有電位飄移的現象

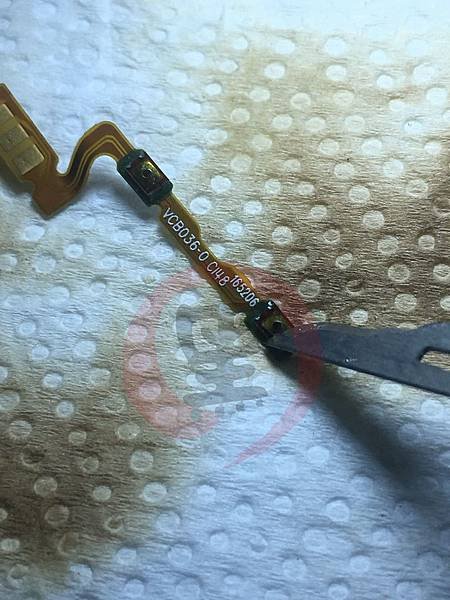

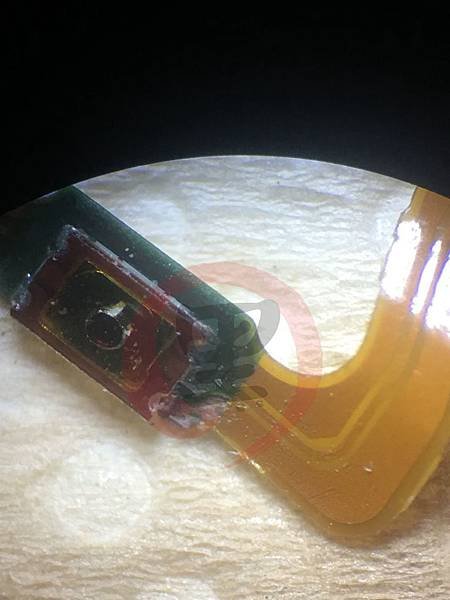

所以很明顯，這個是由外部所引起的現象，先用手術刀將彈片位置切開

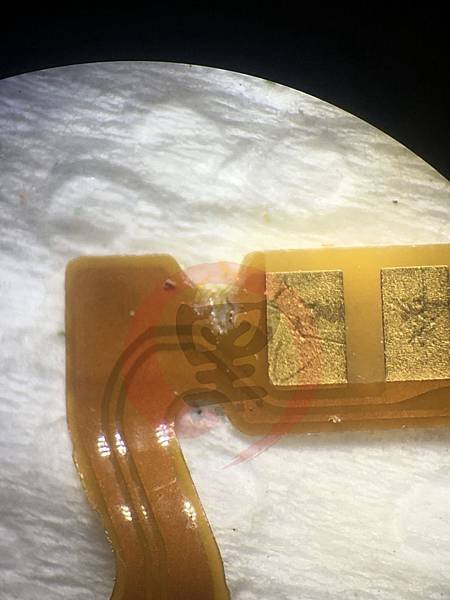

同樣使用手術刀，將最前端的也斷開，形成開路

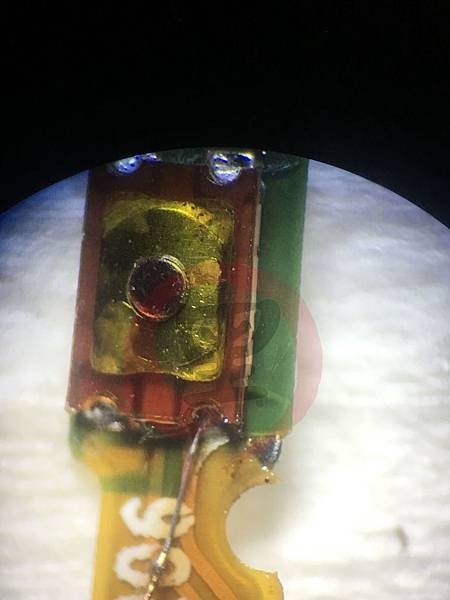

引發的現象，很可能是排線在彎折時，導致壓線或者是遷移現象，俱體是什麼，我們就不研究了，先將 0.02MM 漆包線，直接走外圍，插入彈片內部，這裡必須要插進去，盡量不要留在外頭，因為音量鍵是會壓按的，所以會有拉扯，放在外頭容易掉

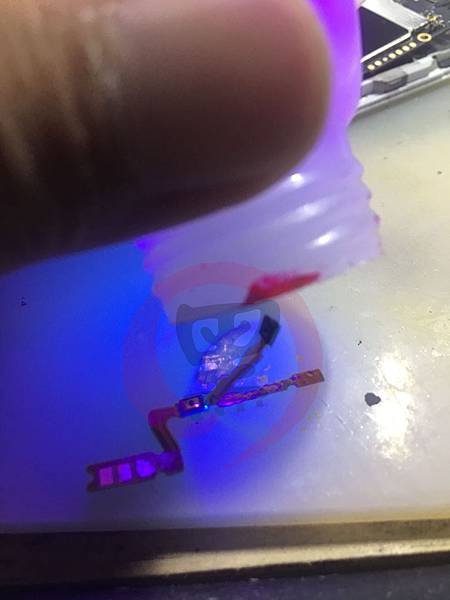

另一端就直接導出在，剛前端開路處，把內線斷開，直接走外圍，並且使用紫光燈固定

沒毛病～～簡單收工

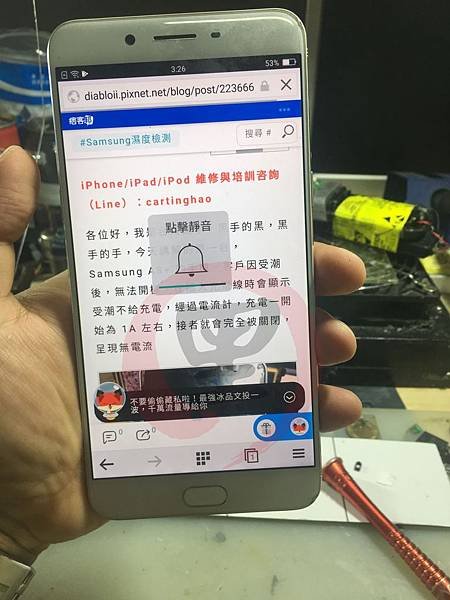

開機完整進入系統，音量鍵功能測試一切正常

完修操作～～自己動手，豐衣足食！
