各位好，我是台灣黑手，黑手的黑，黑手的手，今天處理的是一台 Samsung J5 Prime 泡水不開機，首先不開機的部份，其實只是電池引起的，屬一級維修範圍，這邊就不提了

用電源供應器就可以測開了

泡水的部份，其實沒有很嚴重，稍微清理一下就好了

但重點是主板漏電

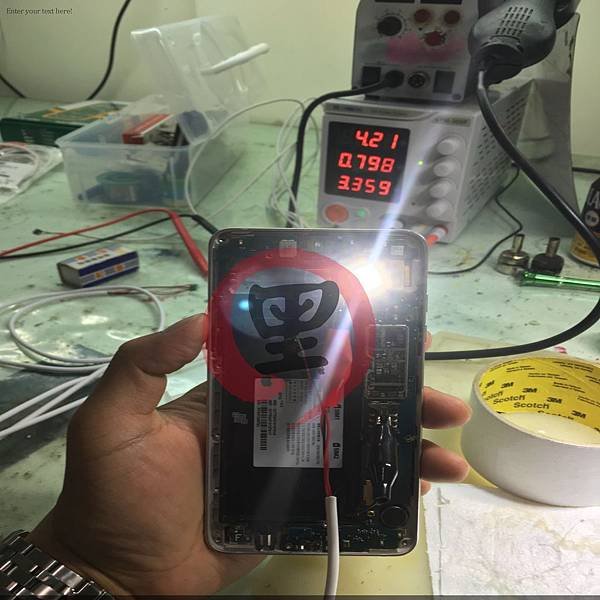

漏電的電流也不大，僅僅是 15-20MA 而以，就一般有經驗的維修師傅，估計就會睜一隻眼，閉一隻眼，不過壞就壞在它閃燈光無時無刻都亮者啊～～

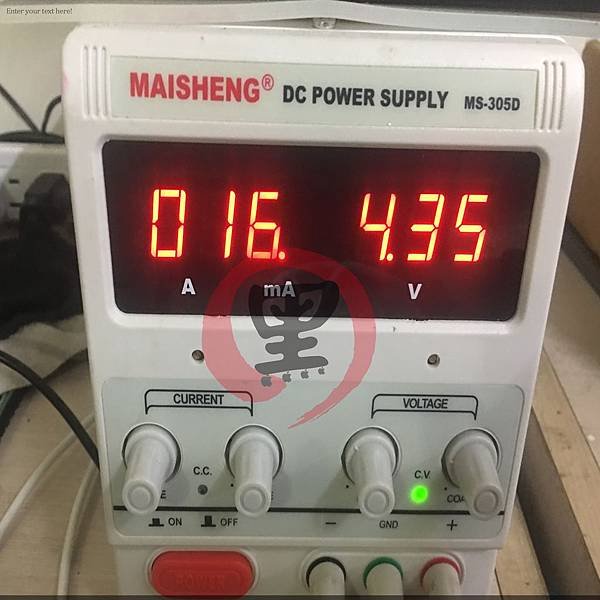

電源供應器上顯示大約 16MA 左右，輸出電壓為 4.3V 以漏電來說，最起碼也能撐個 10 小時以上，通常是無感型漏電，但閃光燈一直亮者，那又是另外一回事了

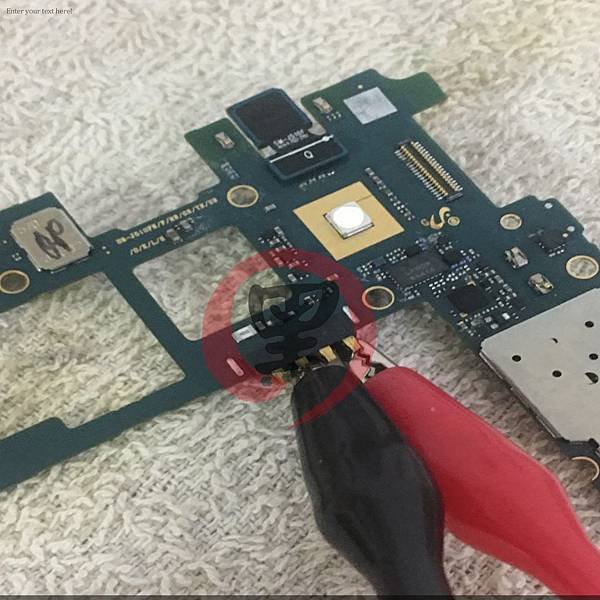

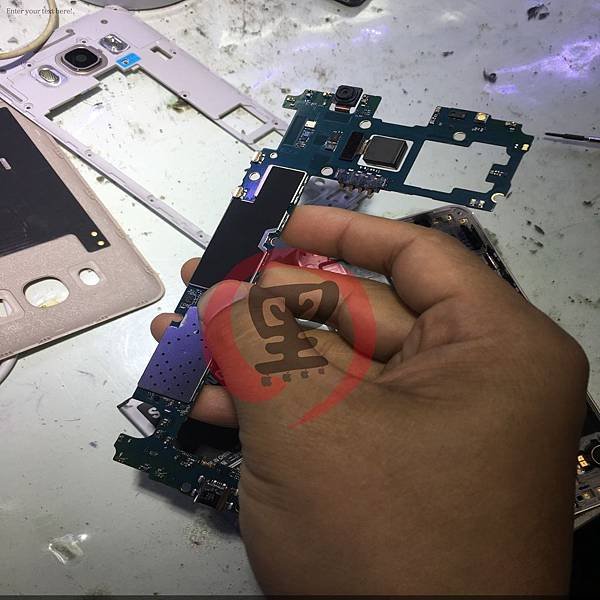

原廠提供的只有維修手冊，沒有完整的電路圖，我只能憑藉者經驗，來查線路，首先將 LED FLASH 負載拆卸，電流還是一樣保持在 20MA 左右

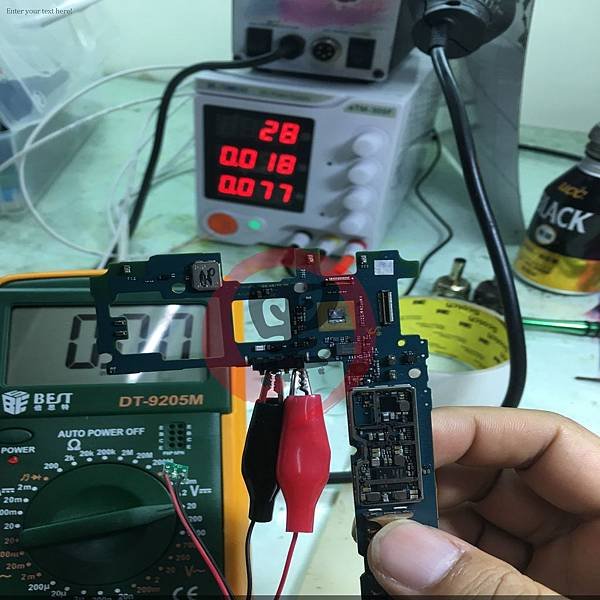

拆除負載後，還是可以量到 2.88V 的電壓，估計前端供電應該在 3V

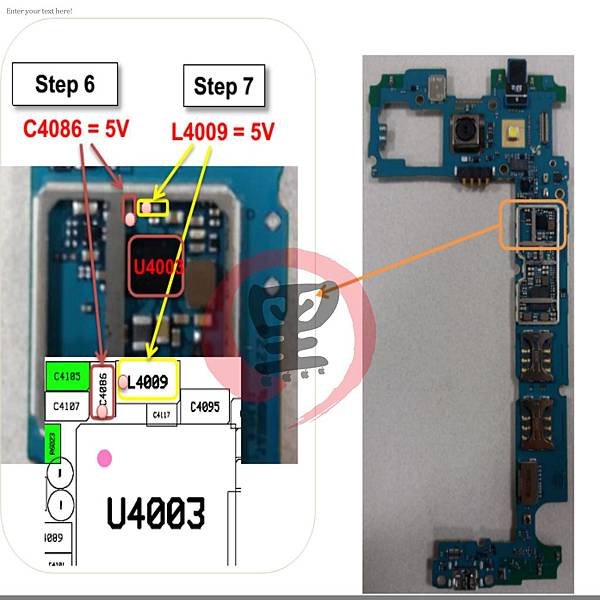

雖然沒有電路圖，但我跟者 3V 的供電走，慢慢的就走到 U4003 PMU 的附近，找到了一顆異常的電容與線圈電感，因為圖上沒有元件名稱，所以就不打了

找出等值的元件更換後，前端電壓就不在自動輸出了，漏電的問題也解決了

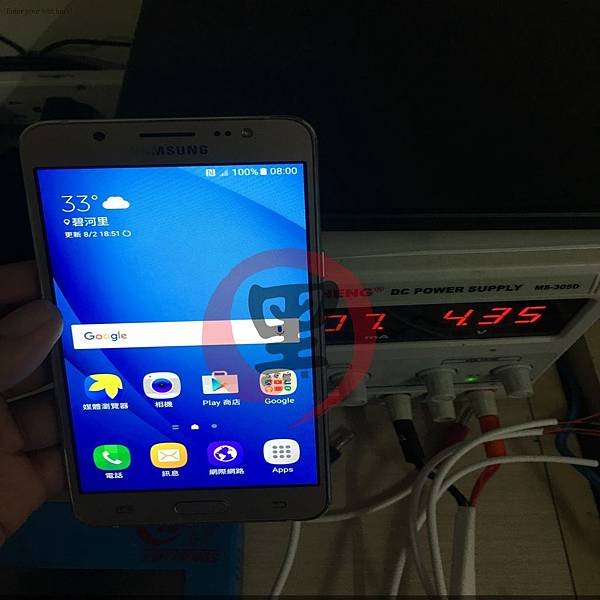

最後將 LED FLASH 重新安裝上去，並進入系統操，閃光燈也可以正常使用　收工～～
