各位好,我是台灣黑手,黑手的黑,黑手的手,今天講發熱片更換,同樣先上拆解器將外殼分離,同樣的動作,我不另外在說明,可以看前篇
在將銅套卸除

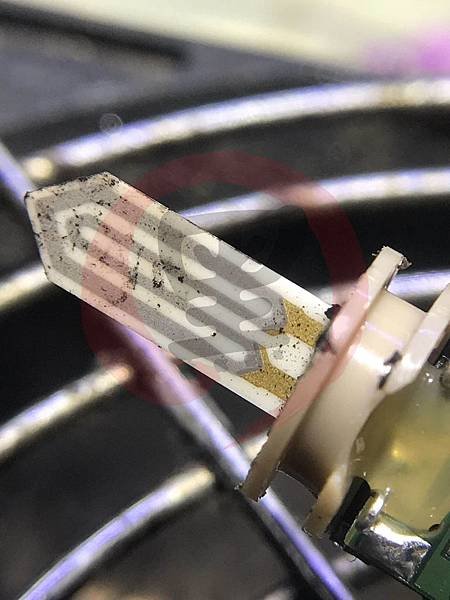

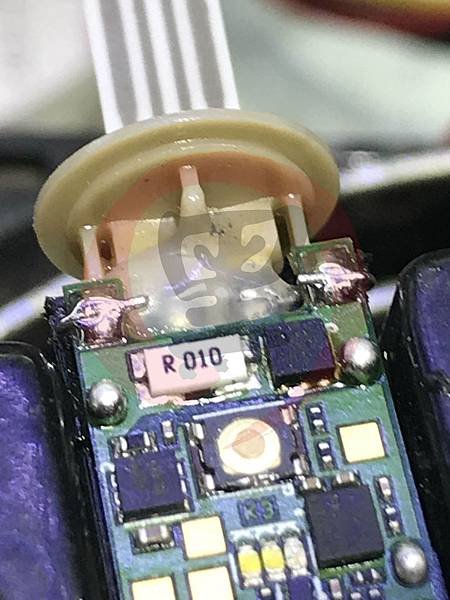

髒髒的熱片,其實清一清就好了,但沒有形成大量碳塊前,沒必要更換或者特別處理

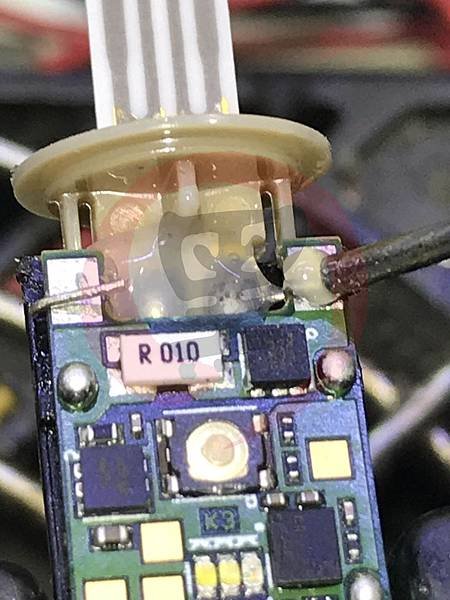

話是這樣講,但我還是得拆,這個錫點溫度較低,且面積小,無須換錫,可直接用小刀+松香+吸錫線清除

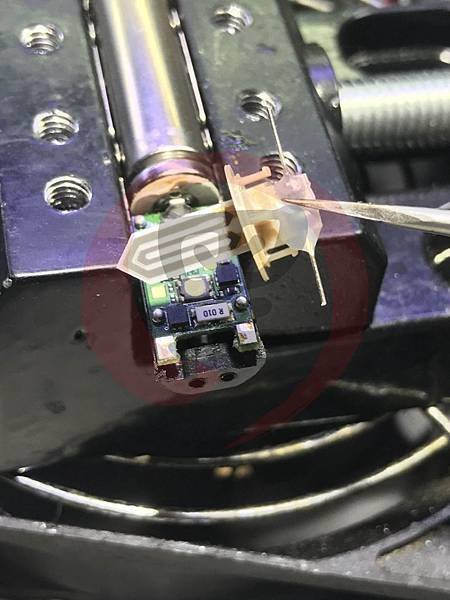

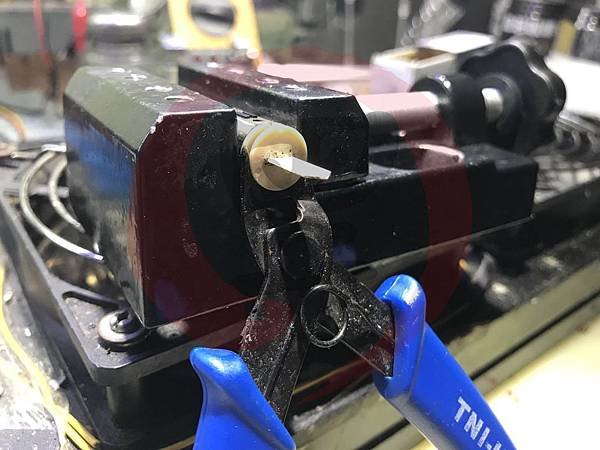

確認錫的部份清理乾靜後,把加熱棒鎖緊在夾俱,並用斜口向外抽

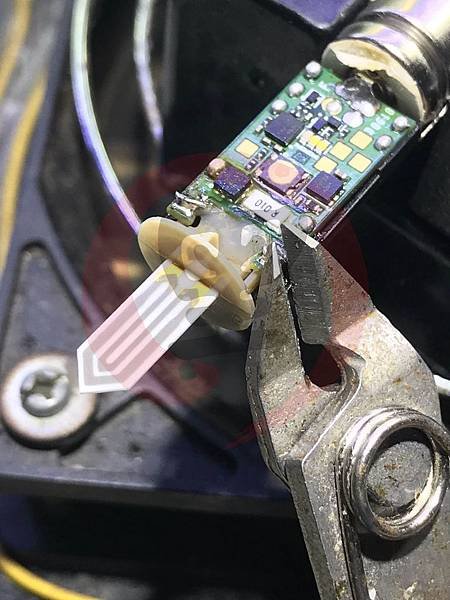

將加熱片模組抽出,兩者分離
從圖中可以看的到,內部是有牙的,類似於「壁虎」(擴張螺絲)的概念

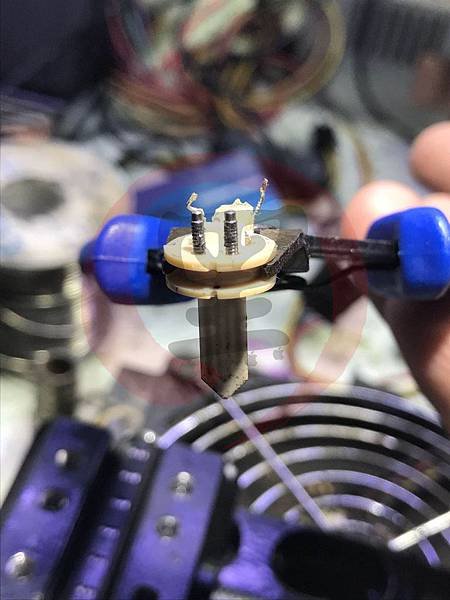

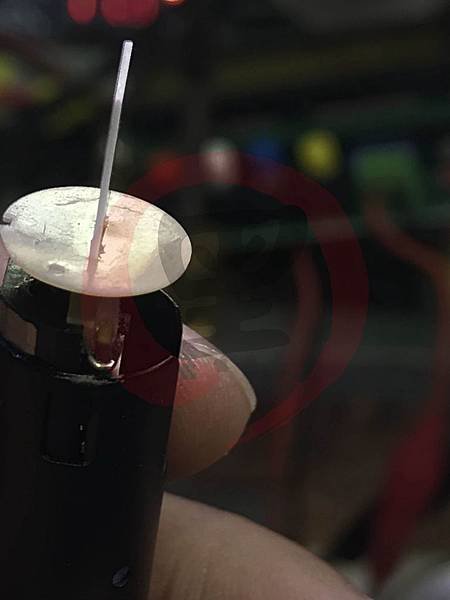

雖然沒必要換,但是還是準備了一個新的加熱模組,為什麼叫加熱模組呢?
因為這個本身,還是在由三四個元件構成的,其中有牛奶膠水、導線、加熱片固定環、加熱片所構成的「模組」

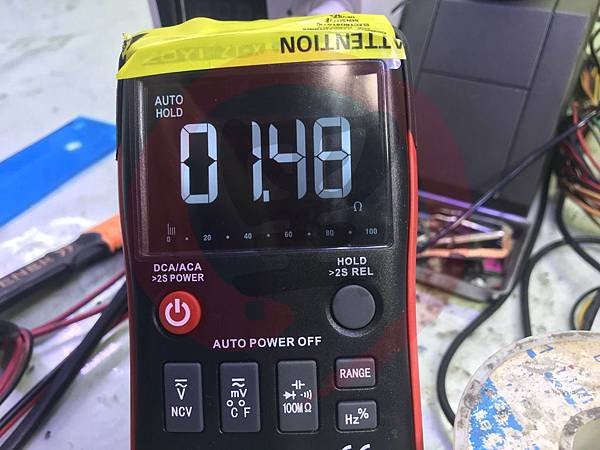

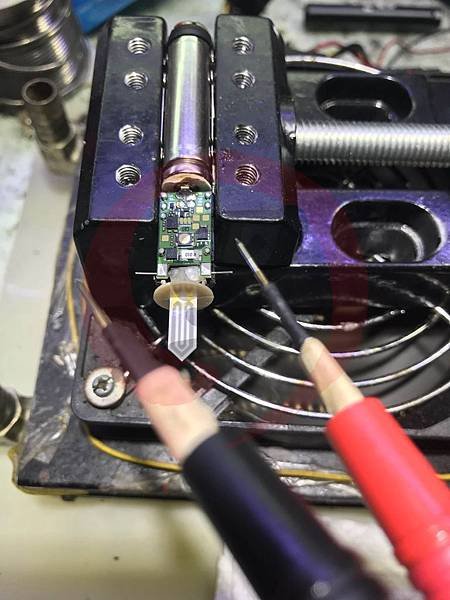

今天講的是比較簡易的模組更換,在還沒焊接時,測量一下數值,開到歐姆檔 200ohm 以下檔位即可
數值為 1.5ohm 為正常值

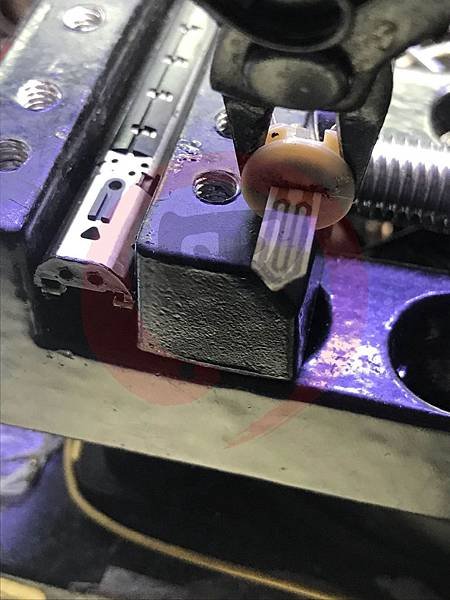

接者將導線固定於主機板上
打上少量助焊劑

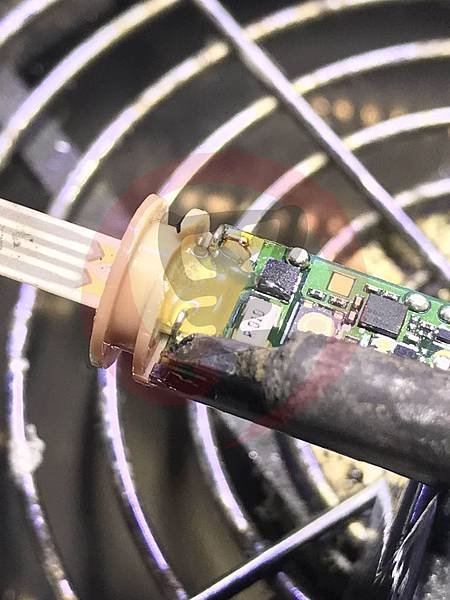

同時加上少量錫絲,將兩根導線與主板焊接在一起
後來發現了一個問題,就是導線不能從外圍走,必需要從「凹槽」的位置進去,否則就會變成銅套裝不進去

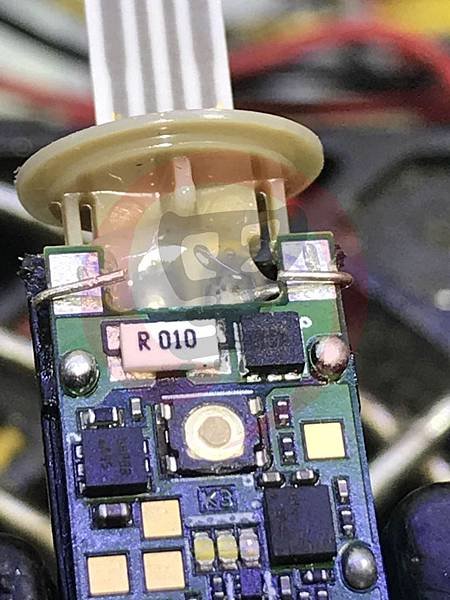

在重新走凹槽處焊上,並且將多餘的焊角給剪斷

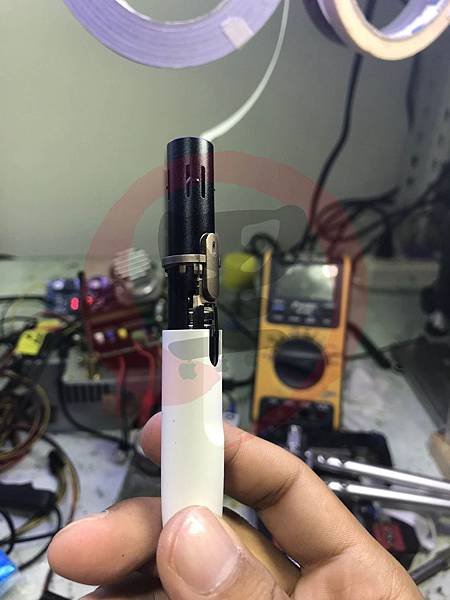

銅套、按鈕等全數安裝上

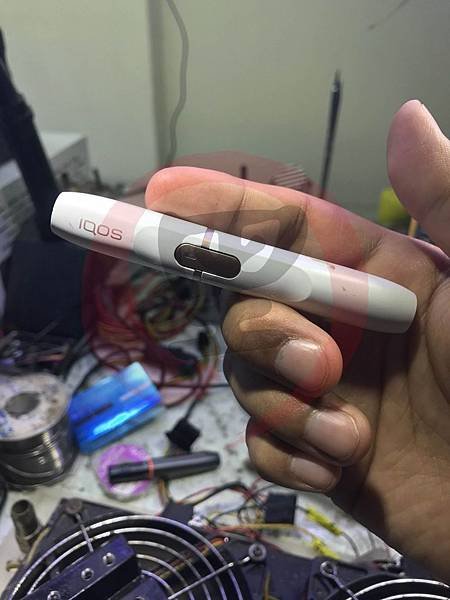

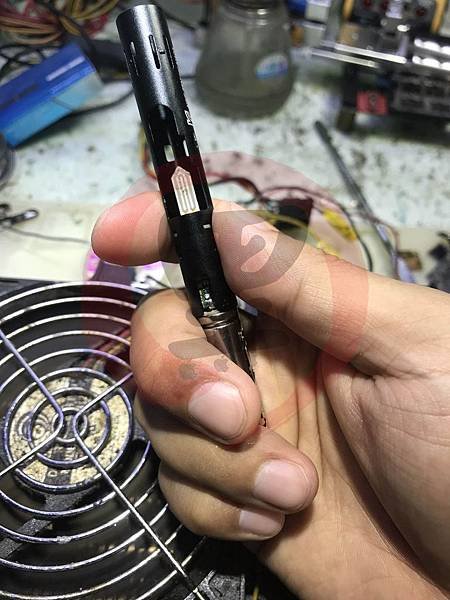

前面也裝起來了

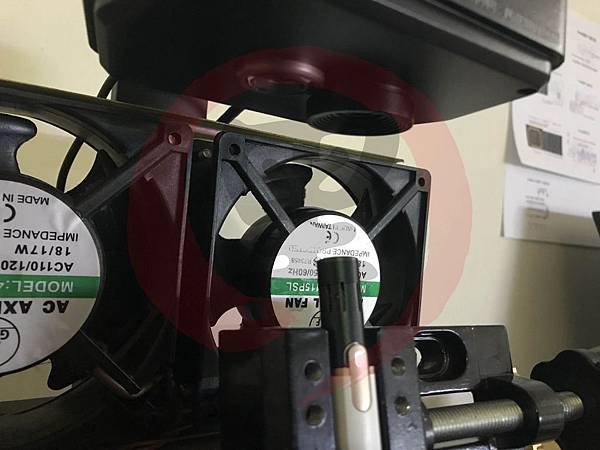

因為已經裝上機了,所以只能以直立的方式探測

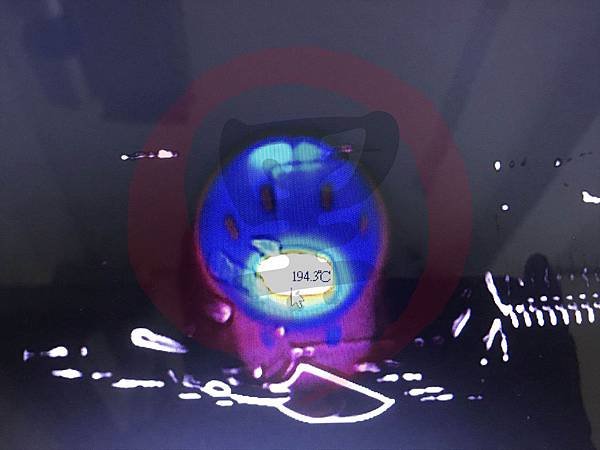

在熱顯像儀上,可以探測到約 200 度的數值

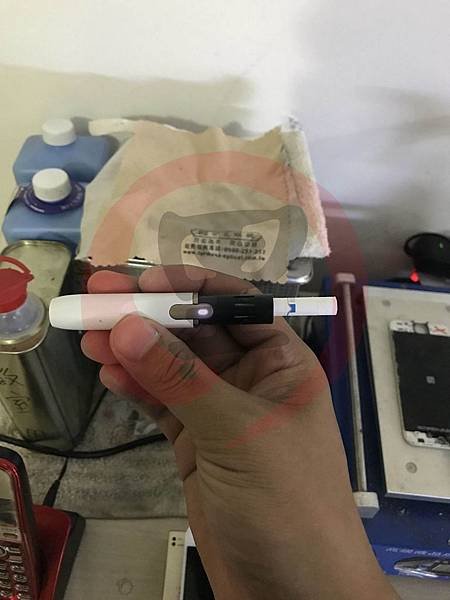

收工!!
(上面更換的加熱片模組,底坐並非原本款式的,是有在修剪過才能插進去,購買時,請自行留意)
