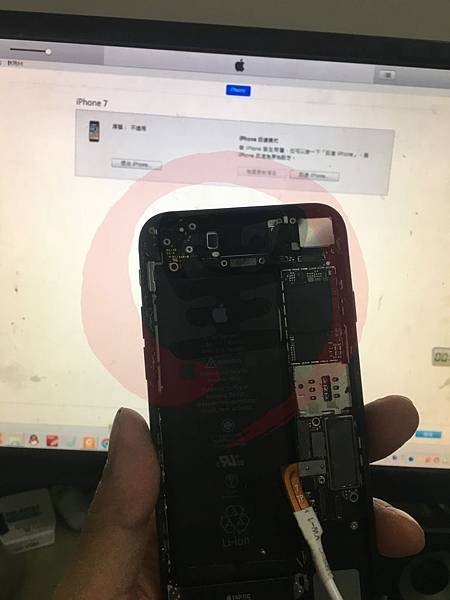

各位好，我是台灣黑手，黑手的黑，黑手的手， 這是同行送修 iPhone 7 送來就直接說要做 AP　～～不曉得什麼原因，來的時候只有單板，所以就不拍拆機了

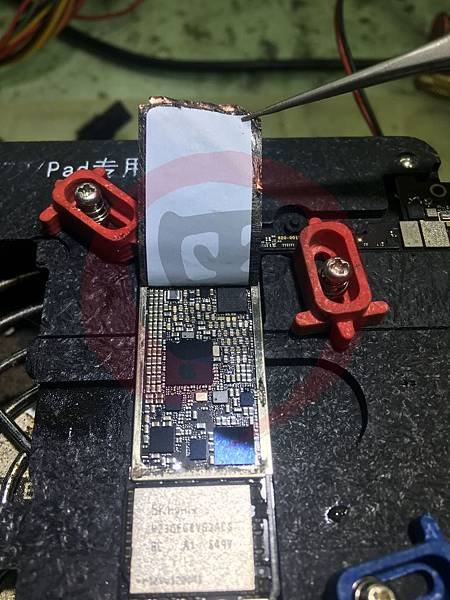

將背面貼紙撕掉，同時測量一下，是否有做的必要

在確認好幾路 I2C 開路後，就先將金屬蔽避板取下

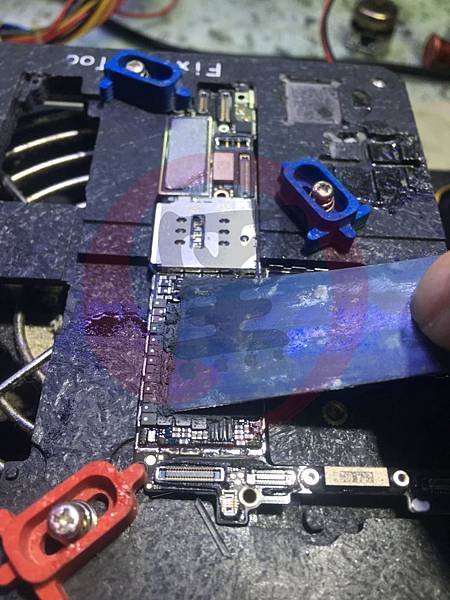

用鏟刀將散熱膏給清理乾靜

同時進行周邊膠的去除與清理

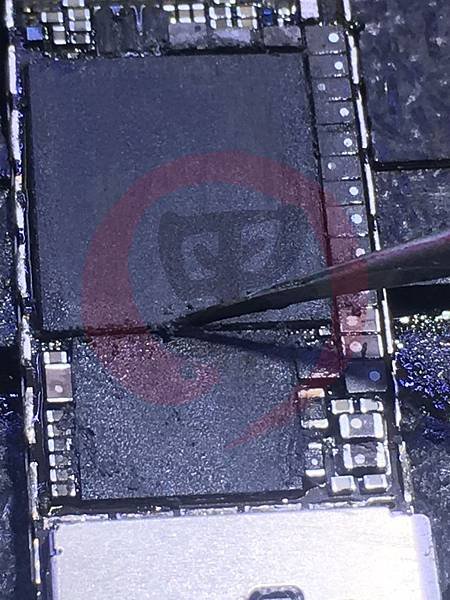

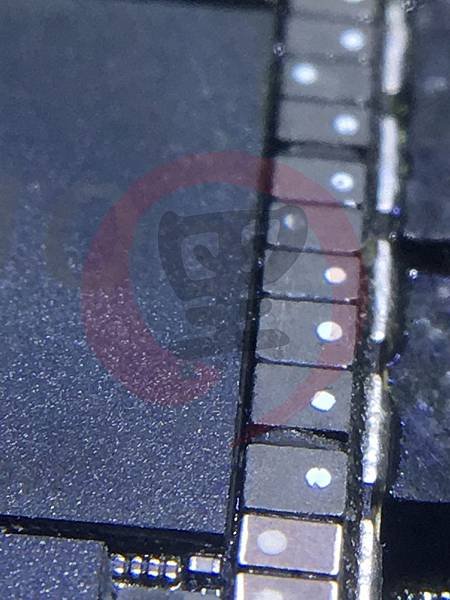

清理完週邊膠後，開始環視檢查是否有露出溝槽

並且用洗板水清理殘留的黑膠與助焊劑

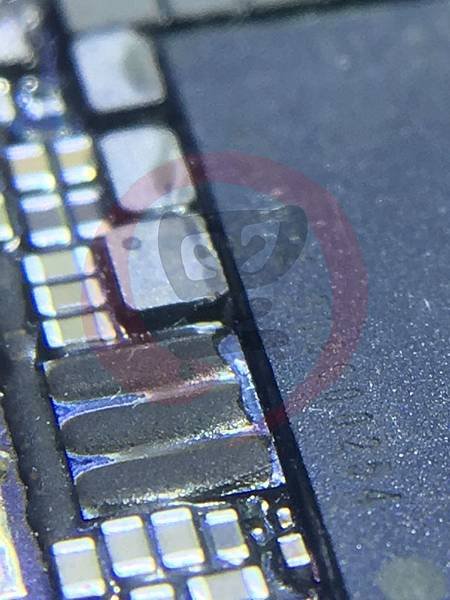

檢查黑膠與元件，是否有掉落遺失與溝槽是否完成

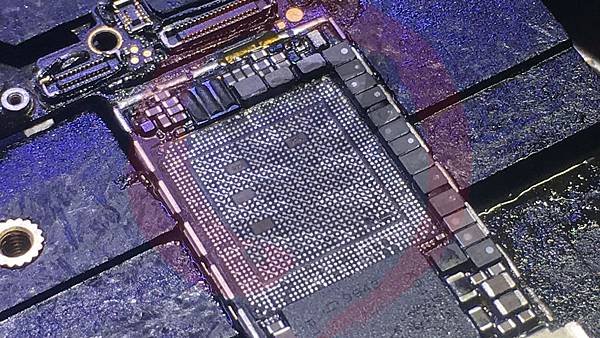

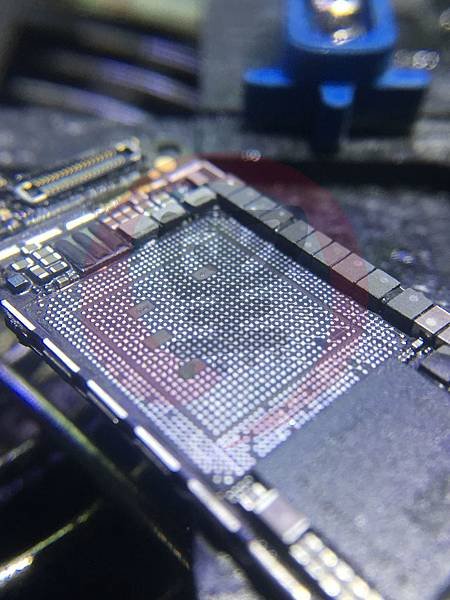

確認溝槽完整，無掉落之元件

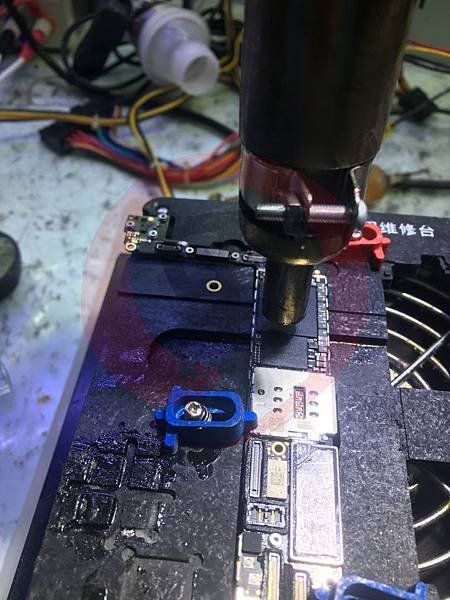

使用旋風風槍槍 898D 開始進行 CPU 吹焊

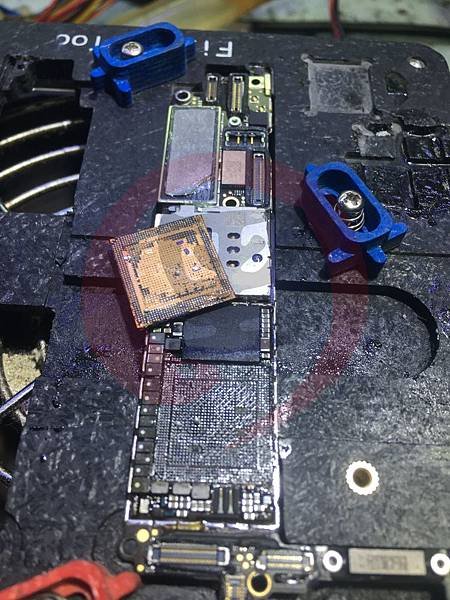

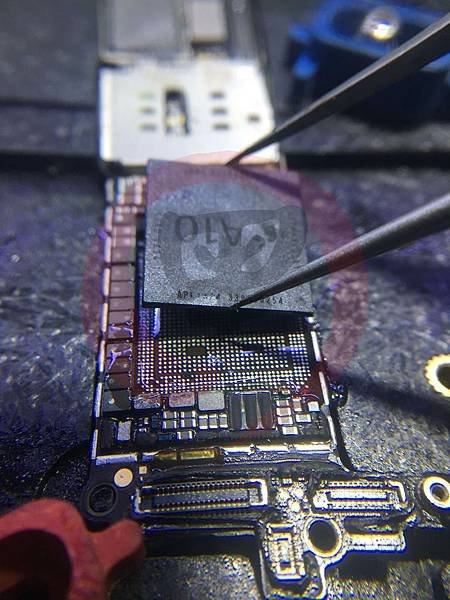

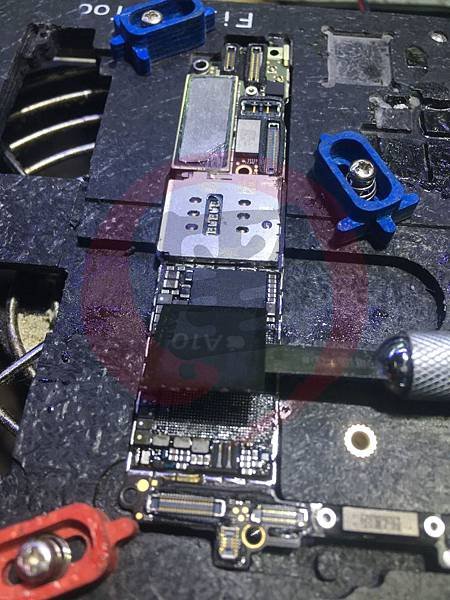

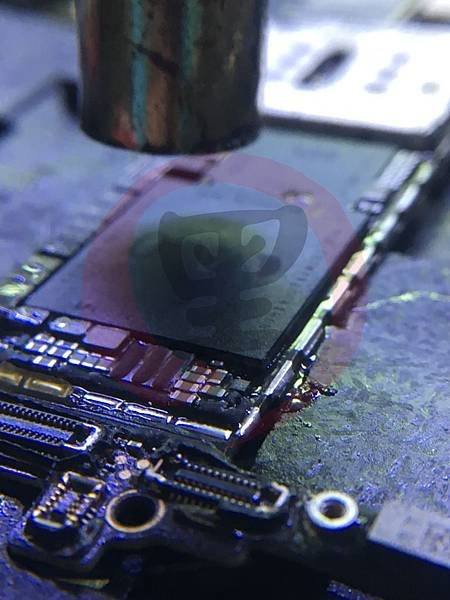

以旋轉風方式加熱，並且使用撬刀將 AP 取下

先將主機板放置 1 分鐘，等待溫度下降

檢查主板發現有少量露銅，使用絕緣漆補上並完成固定

開始整理主機板的黑膠，打上適量的助焊劑

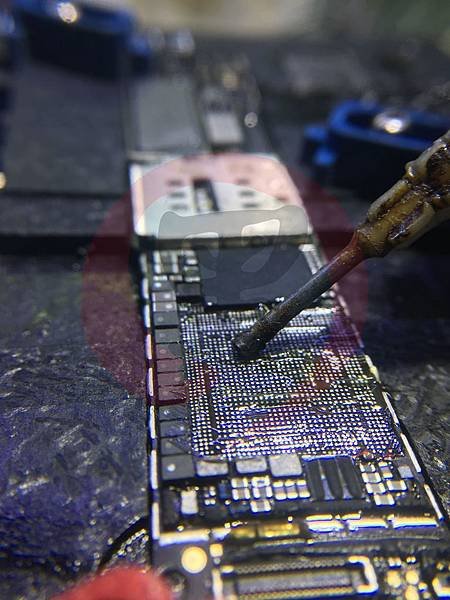

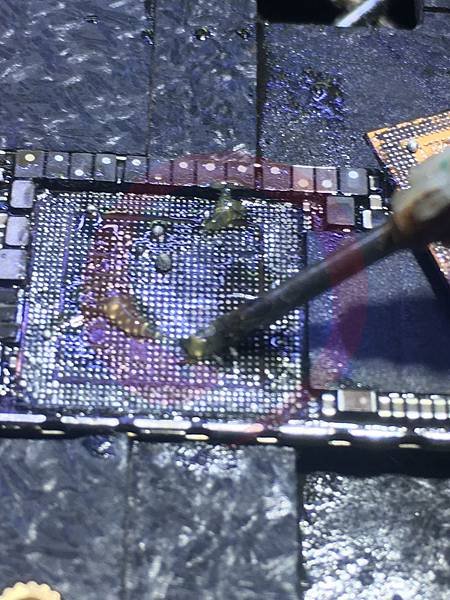

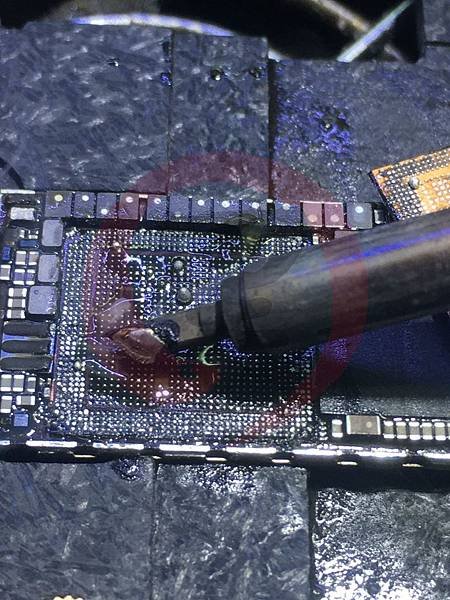

使用烙鐵進行換錫作業

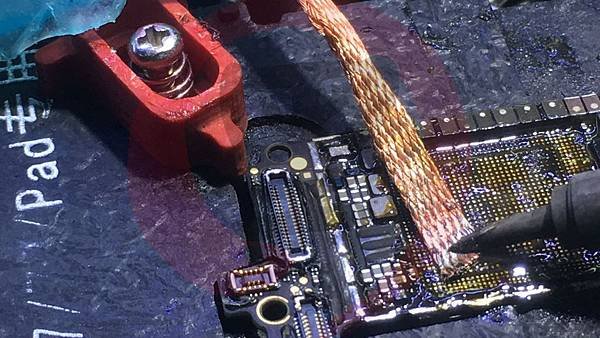

在配合吸錫線將原有焊錫給拖乾靜，並且完成除膠

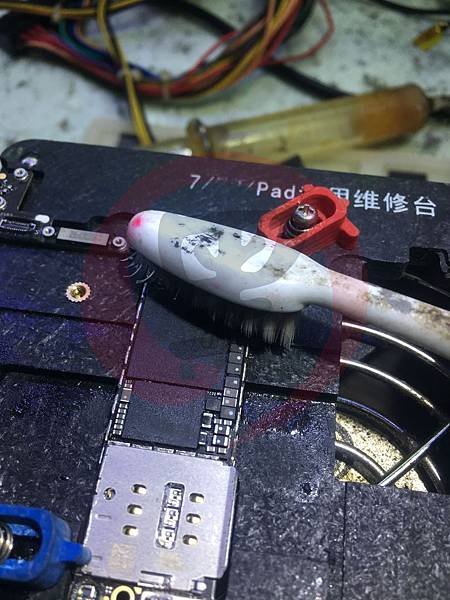

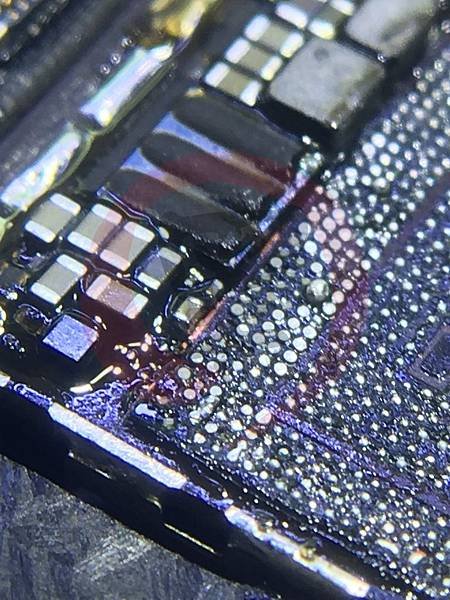

最後使用洗板水刷洗乾靜後，可放置一旁

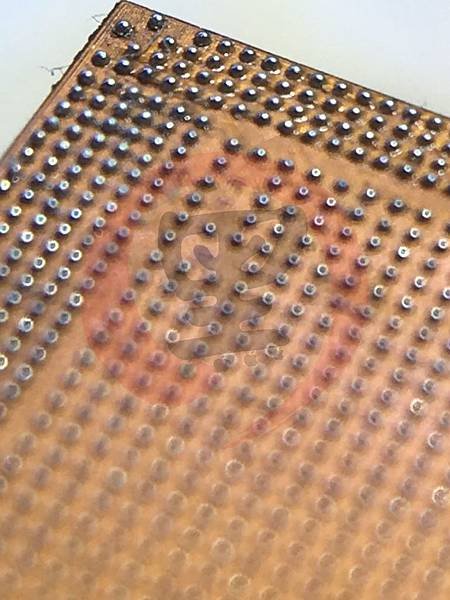

接者開始處理 AP 本體，同樣要進行除膠作業

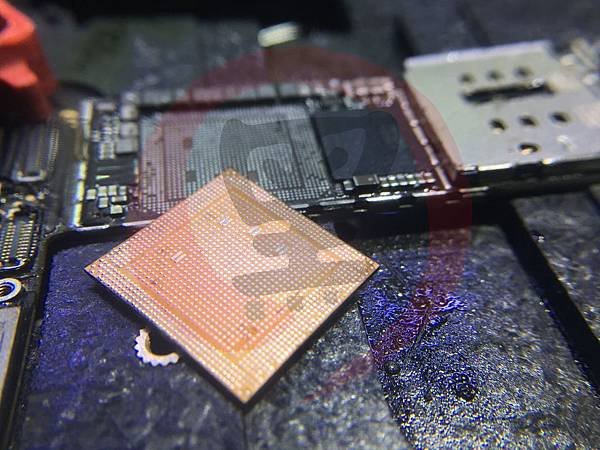

處理完成，過程省略不在拍攝

成品

成品

接者確認一下 PMU 有無爆錫，上電後測量一下幾路供電，確認無異常，觸發電流 0-20MA 內

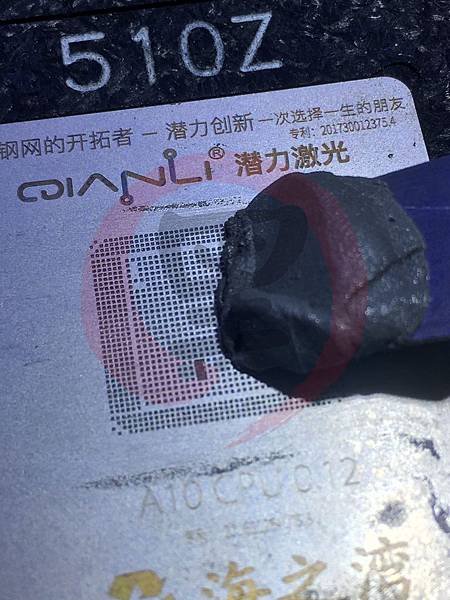

這次使用海之彎的植錫平台，將 CPU 對位後，開始涂抺適量錫漿

同樣使用 898D 的熱風槍，使用大風口，溫度 220 度左右

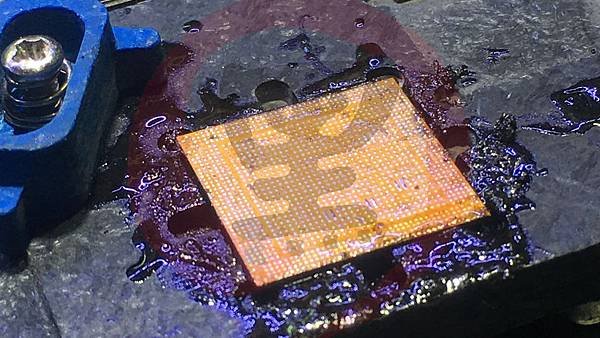

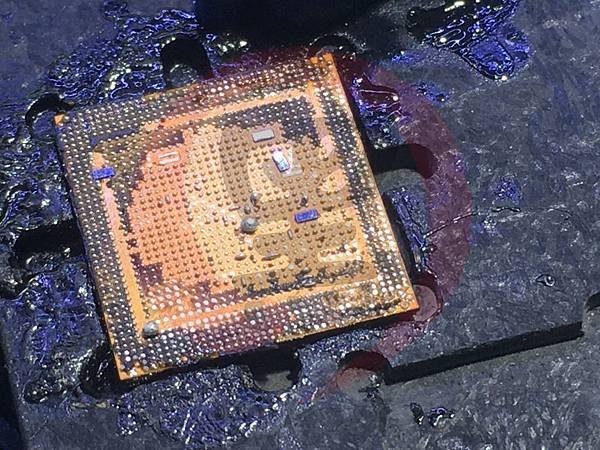

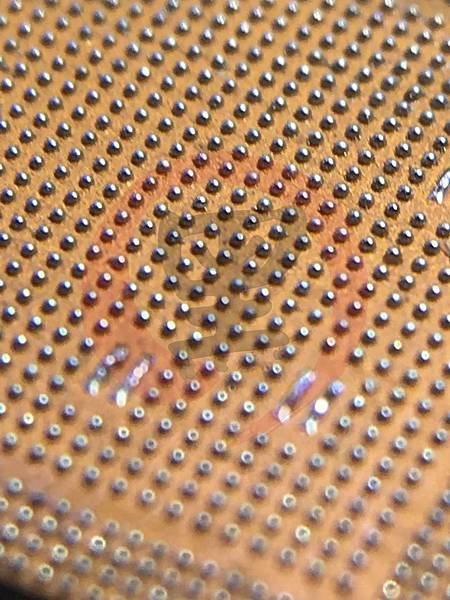

植錫完成後將 AP 本體取下，環視檢查錫球是否達到三平要素

準備回焊，先預熱主機板，並且在打上適量的助焊劑

切記助焊劑必需平整，盡量不要太高，否則在吹焊過程，沸騰時 CPU 會跳起來，把 AP 對位

同樣使用大風口進行回焊，風量最大，同時加溫要平均

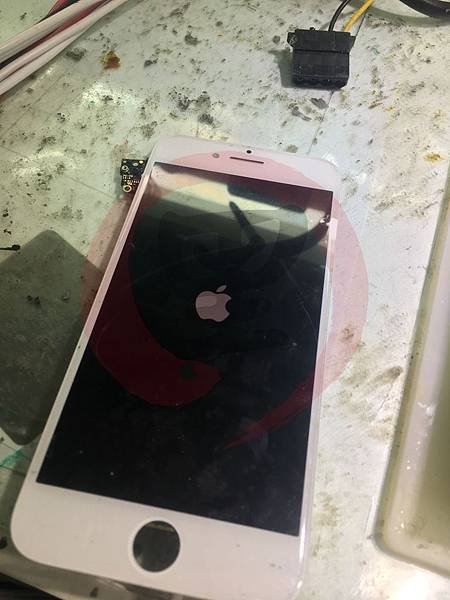

裝機後在 DFU 模式，刷入作業系統

收工～～～自己動手、豐衣足食！
