各位好，我是台灣黑手，黑手的黑，黑手的手， 這是一台從台南來的，是摔機導致 iPhone 6S 不開機，依照原先說法是，原本摔到不開機，接者送修後，可以開機了，但是會反覆跳 SIM 卡，好像又在送回去，還是另外一間，最後回來就變成不開機了

打開面板過後，可以看的到內部已經有多張保固貼

首先進行斷電動作

因為已經確認修過主機板，要先將主機板取下，檢查看看有沒有缺件

將主機板全部的螺絲取下

取下主機板後，可以看的到有動修的痕跡

這裡的支架不曉得是摔機造成的變形，還是被剪的，在基頻供電晶片有點破損

場校電晶體已經被取掉了，源極跟漏極已經接在一起了

因為我的手機俠俱，突然不見了，所以借了高檔的萬隆夾俱來用用，先將前半部的金屬蔽避板取掉

可以看見在基頻處理器左上的 VDD 供電 LDO1 - LDO4 的元件已取掉，估計這台原先是大短

裝上電池後測開，顯示在 iTunes 的回復模式

直接測刷是卡在 4013

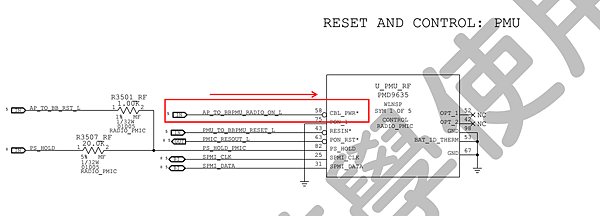

iPhone 6S 如果無基頻是不能開機，白蘋果重啟，電流會在約 290-330MA 左右，從電路圖可以看的到，整個 BB 供電是在 AP 結束之後，依 iPhone 6 系列的電路邏輯是這樣，只是在 S 系列，開始參與開機

而這個腳位  CBL_PWR 通常是透過電平來實現的，從早期的傳統手機 NOKIA 就是採用這種設計方式

講這麼多都沒意義，自己動手豐衣足食，才是重點，用什麼東西修不是重點，重點是能達到一樣的效果就行了

取下後檢查一下主機板的焊點，沒有發現異常

更換一顆拆件的基頻電源晶片


然後在測一次開機，就開機了，資料還是在的，不要問我桌面是不是裸女

在測量時還另外發現疑似中頻功放有異常

先將中頻功放拆除

但是很快就發現，原先機主提的問題，會反覆跳 SIM 卡，同時我插入台灣之星的 3G 月費才 188 的SIM 卡（就是很窮的人辦的那種），是沒有辦法認卡，他還是顯示前機主的高檔 4G 無限上網，超貴的 SIM 卡反應，可是在基頻的數據機任體是有顯示的，這很明顯就大小眼　

這時候問題就就變的比較複雜，總共有三個問題

（一）首先是有數據機韌體，但是沒有 *#06#
（二）手機是不認卡
（三）射頻部份是沒有反應的

SIM 卡槽的部份，是靠高低電位是檢測卡托的反應，在測量時，打入示波器有顯示下降沿，所以在電平部份沒有問題，供電前端無異常，在測量 RES 復位時，發現顯示為無窮大

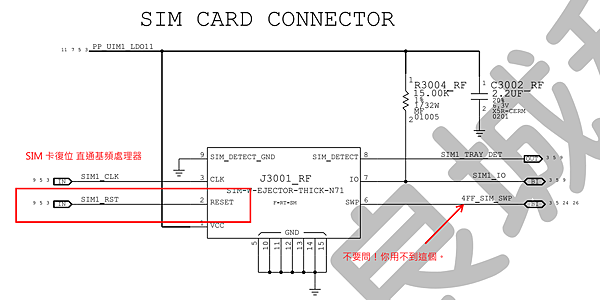

SIM 卡座的腳位，一般同樣有供電、時鐘、復位以及編程寫入 VPP 等.....

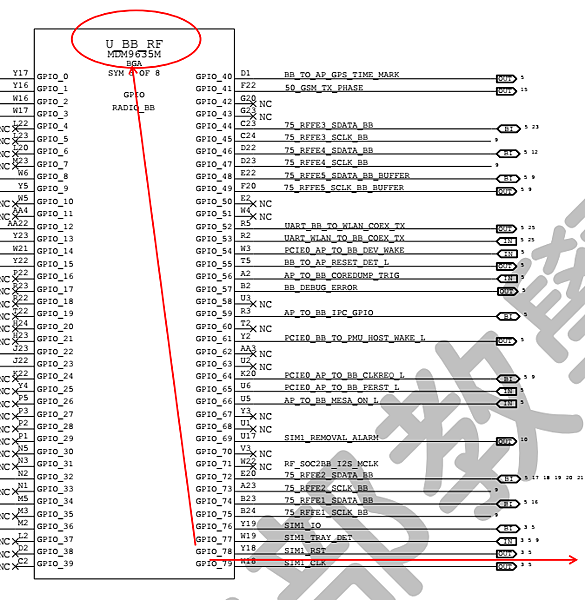

在測量復位為無窮大，信號直通 MDM9635 高通的基頻處理器

基頻復位的訊號，是中間雖然有經過靜電保護器（Electrostatic Discharge）但損壞的可能性不高，接者在將基頻處理器取下

取下後發現還是高溫錫，代表前一手並沒有碰過基頻處理器

使用有機溶劑將主機板做清理

接者在到放大鏡底下檢查一下焊點，沒有掉點

但是托完錫以後就掉點了，可能是重摔後導致易掉點，右邊那顆為有用點，左側為空點，右側為地，理論上可以不飛

但我還是把他飛起來了，先使用鋒利的刀片輕刮焊點

使用 0.02mm 的線在點上繞三個圈

確認繞上去的三個圈圈，沒有懸空，沒有超出範圍大小

打上阻焊劑，放置紫光燈底下照射

固化的時間，拿去植錫（基頻處理器）

植完錫以後，將主機板上 EEPROM 的編程器，檢查碼片是否有異常，最後進行備份後，重新寫入

開始回焊基頻處理器

焊接後使用冷風槍快速降溫

這時候插入 SIM 卡就有反應了，認到了很便宜的台灣之星 月租 188 3G 流量才 1G 的 SIM 卡，但是依舊沒有服務，因為功放沒裝嗎？

其實這並非功放沒有裝，因為在電信業者的地方，會出現躲貓貓的現象

同時也不能打電話，這是當然的，能打才奇怪

現在問題就變的比較少的樣子？

一、手機可以認卡
二、有數據機任體
三、還是會反覆跳無 SIM 卡，但插入 SIM 卡會就變成躲貓貓態況
四、不能打電話

接者依舊使用熱風槍，維修一個我不會告訴你的地方


然後使用有機溶劑清洗一下主板

然後就讀卡了，也有 *#06# 了，也可以打電話了，也可以 3G/4G 了 ～～也有錢吃晚餐了
