客戶送修一隻 iPhone 6S 無法充電

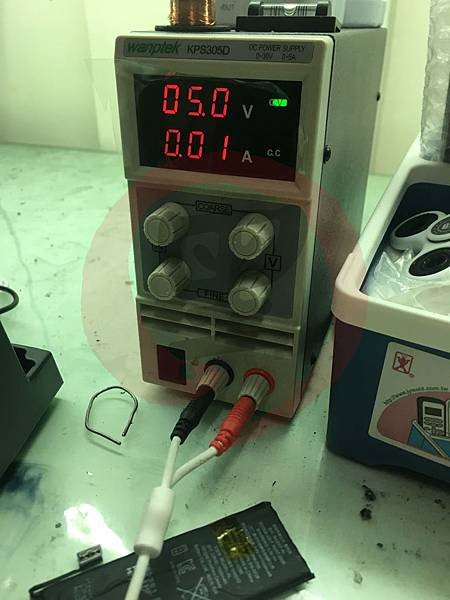

直接拉 5V 供電給 USB 完全沒有電流的反應

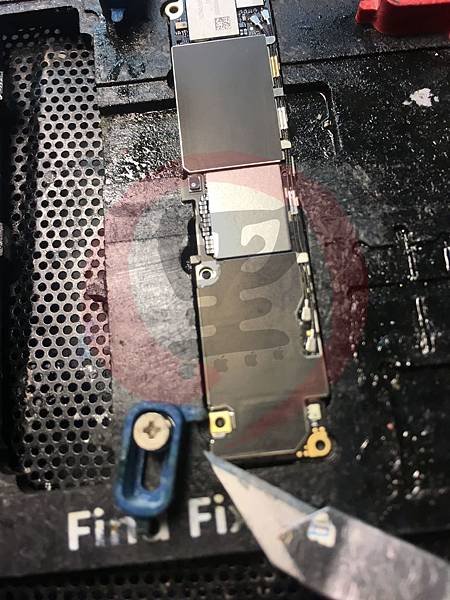

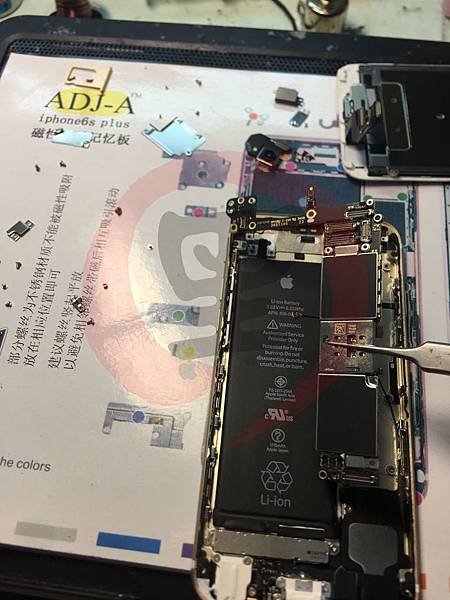

  花了一點時間，先將主板取下

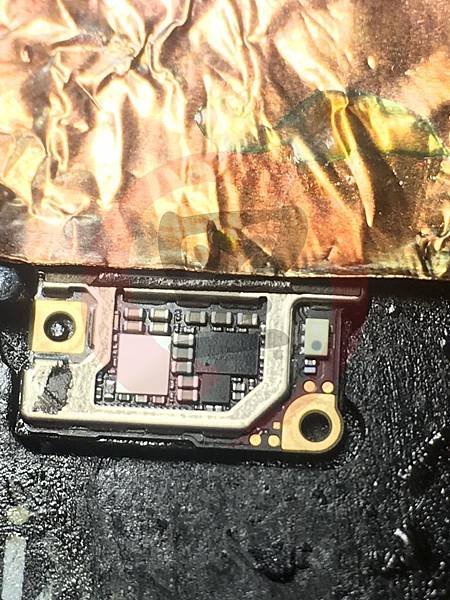

管理充電的，基本上都在下半截，先使用美刀工將下半截膠帶打開

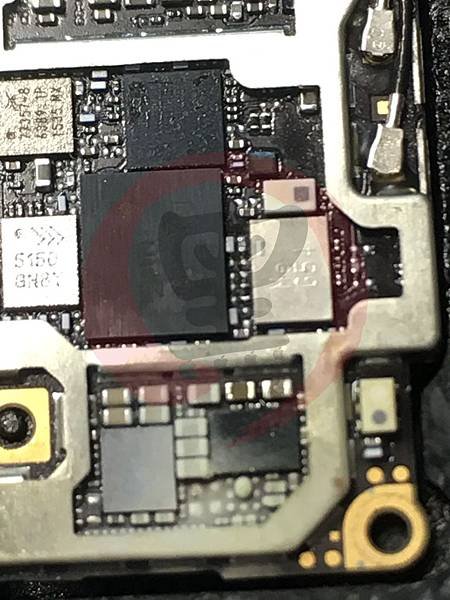

重點先放在這兩顆




將場效電晶體取下後，針對焊點兩端打二極體值，發現一路的數值偏低

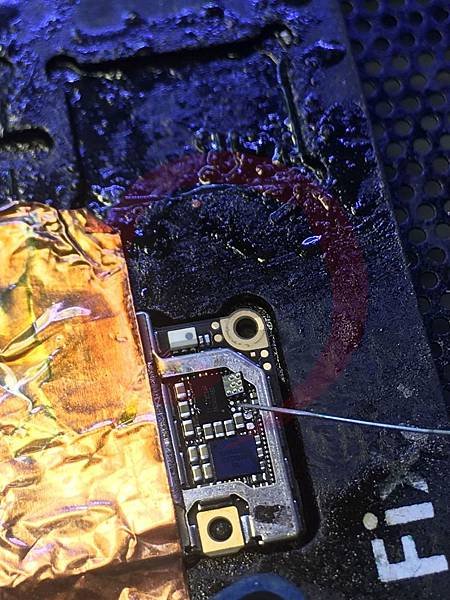

將兩條線路直接串起來，然後加壓去燒，馬上元兇就出來囉，在 PMID 對應的 BUCK 電路中的 4.7UF 電容有異常，拿了兩顆壓耐 20V 的電容做更換

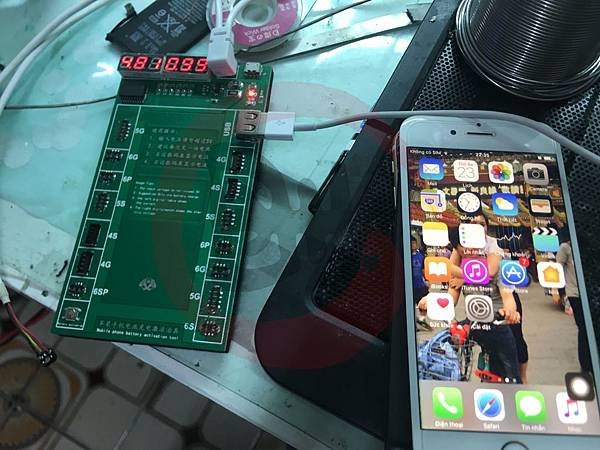

充電電流回復正常囉～～收工
