各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台由台北網友送修的手機，連盒子一起寄來，我當初還以為是來賣的

依據客戶的說法，是手機放在口袋，然後下大雨泡水，聽說有自行開啟吹乾，但過了一陣子以後，就變成不開機了

背面包膜的品質算不錯，不過可惜不開機....

從鏡頭的位置，可以看見水滲進去的痕跡，上緣的部份，應該就是第一案發現場的

因為底部充頭孔的位置，沒有發霉的情況，也沒有泥沙，所以判定是由上端起滲水進去的

廢話講了那麼多，底部兩顆螺絲，先使用螺絲起子旋開

因為有人整理過，所以就不預熱，直接使用撬棒分離

面板打開後，幾乎看不到水的痕跡

表面上確實是有整理過的，先斷個電吧

接者在將上半部的金屬蔽避板取下

防潮試紙的位置，可以見到大紅，表示水很兇哦～～

上電後，直接產生 230MA 左右的電流，代表有東西造成的小短路

將面板拆除後，馬上就看到爛掉的元件有一整片

雖然碰到水後，有使用吹風機吹乾，表面上看似風平浪靜，但暗地裡卻是波濤洶湧啊

幾乎靠近外緣的地方都爛掉了

大略上確定了，接者將後鏡頭取下，也可以看到鏡頭本體後端有發霉的現象

左側天線蓋的螺絲，也已經開始生鏽泛黃了

  準備將主板取下


取出 SIM 卡托

花了一點時間將主板取下（主板背面）

（主板正面）

在背面 WIFI 的位置，也是一樣有發霉的現象，但就是沒那麼嚴重而以

接者將上下兩截的貼紙撕除

使用有機溶劑先做一次基本清洗

接者更換為小風口

腐爛敗壞的電子元件太多，一條一條查，速度實在太慢，先全部拆掉，在更換新的上去

更後過後，開始測量整體的數值

測量主供電輸出電壓

焊的有點彎腰的感覺

使用三用電錶測量後，發現背光的數值，一般最基本都會在 四五百，不過目前的數值，算是略低了些，使用熱風槍將上半部的金屬蔽避板取下

打開後，果然也可以看到發霉的痕跡

在 iPhone 6S 開始，使用的黑膠，都已經回歸到跟 iPhone 4/4S 同性質的硬化劑，在手工要求也難上許多，先針對背光晶片週遭的黑膠做處理

黑膠去除後，經排查發現由 D4021 的二極體造成異常，在測量時，發現兩端均有 800 多的數值

在整體背光設計，此二極體基本上做為整流與續流，而在電流指向端，全都應該是在負極，測量出來的結果，屬於二極管本身造成故障，在更換後，在幫應用處理器塗上白白的東西

把金屬蔽避板回焊，在使用冷風槍快速降溫

開始裝機

安裝後鏡頭

最後將內部的指紋全數擦除

最後在外框的地方，將紅膠粘貼上，並且在安裝面板

最後一動開機～～

序號讀取正常，資料也救回來了

測試曠音為 92.3 分貝

試測亮度為 526 勒克斯

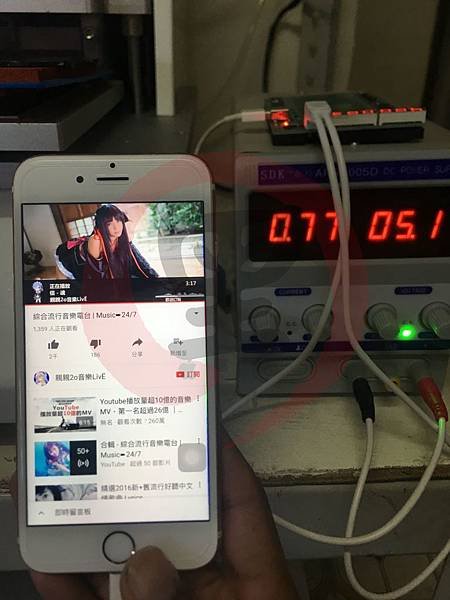

輸出電壓 5.1V 測試充電電流是否符合正常


測試其它功能指紋

測試射頻接收與發射、感光元件、環境光源等等...
