各位好，我是台灣黑手，黑手的黑，黑手的手， 這是黑手的一位包子朋友，以 1,600$ 收購回來的泡水機，目前是不開機的（為什麼我沒收到呢....）

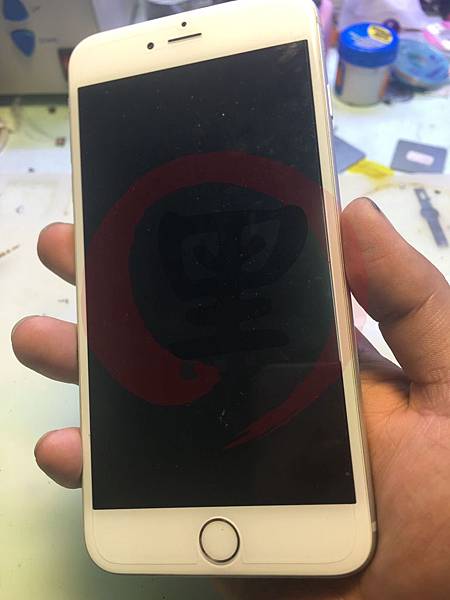

外觀看起來還可以，面板沒有破裂
首先先將底部兩顆螺絲旋開

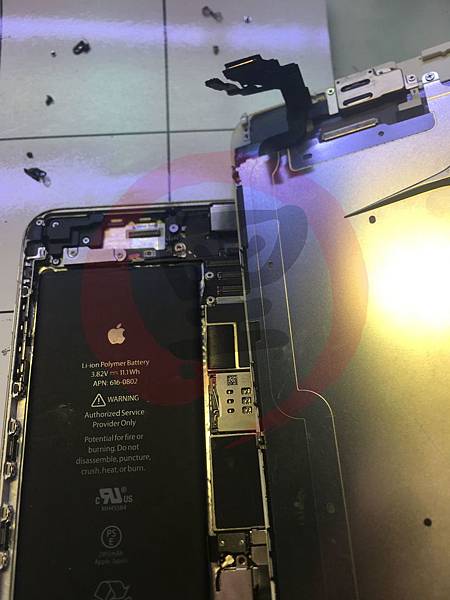

將面板打開後，可以看到防潮試紙已呈現鮮紅色
而在基頻的金屬蔽避板也都有人為動修過的痕跡，我猜是前一位想拆這片，但高溫錫拆不掉的原因
首先斷電
因為已經泡水一段時間了，就先不拆下來清洗，直接上電
上電馬上打到 5A
大略判定問題後，開始拆除手機
機板取下後，可以看到黑色貼紙，也都人為動修過
而且粘這個是什麼鬼東西，那一條黃黃的是什麼
打開後，使用電錶排查一下短路的電路
而且我又發現了一件事情，就是右側的導線不見了，因為是前店家沒有裝回去

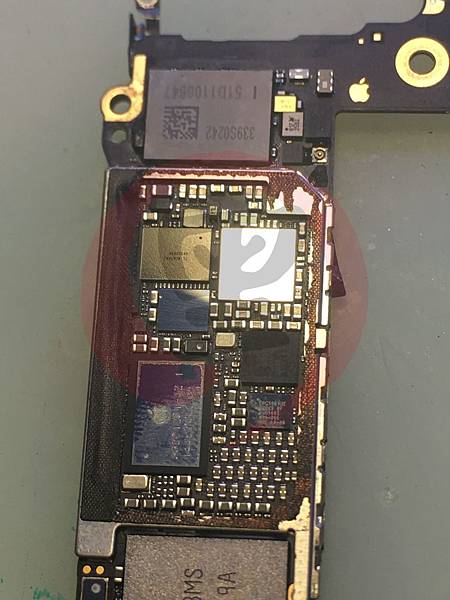

暫時先不理那條線，使用熱風槍將金屬蔽避板取下
排查後，應該是 U1202 電源管理晶片造成的短路，使用熱風槍取下後更換
重新上電後，發現短路已排除，電流正常
在使用三用電錶排查 PP1V8 的待機電壓有無起來
待機電壓正常
先裝上一顆新的電池，測量一下開機
畫面亮起來了，但是右側的背光看不到，而且不能充電
從電路圖可以看到，在 iPhone 6Plus 的背光晶片，分別有兩路，區分左側背光與右側背光，基本上是由一個二極體、集成式晶片、儲能電感與濾波電容構成的回路，其中還有信號是與處理器進行構通的
電路圖同時也有標示 額定的電壓為 22V
修復完背光後，使用三用電錶測量，可以測得左右背光都大約在 12-16V 左右
接者要處理的是，不能充電的問題，先使用手術刀將 USB 控制管理晶片的軟膠切除
熱風槍上手，自己動手豐衣足食
花了一點時間，將晶片取了下來
使用烙鐵清理主板上的焊點，對～～我的烙鐵就是那麼大隻......
將晶片重植一次
重新回焊後，發現 USB 控制晶片沒有問題，因為對地值跟 5V 的充電，都有進電，所以我又將另一顆 U1401 也一併取了下來，重新測量後，發現晶片本身也沒有異常
我將手機關機後，直接插入 USB 線後，發現沒有 DETECT 的信號出來，電位沒有被拉低，而手機也並沒有偵測到 USB 的反應而啟用，而在 U1700 的 E3 腳的電位應該在 USB 線插入的時候被拉低
在 DETECT 的數位電路上，有一顆 R1830 的 1K 電阻，這個電阻看起來，並非上拉或下拉的電阻，但其實是要被下拉的，為什麼要被下拉，我不會告訴你的，來上課在問我
從料板上拆了一顆 1.00K 的電阻來更換後，重新上電測試
使用攝子接上 PP1.8V 的回路，觸發單板開機
並且接上 USB 線
可以看到充電正常囉，其實原本 5V 就一直有進來，只是沒有充電的符號，因為在使用電錶測量時，都可以測得約 4.8V 左右的電壓
不開機、陰陽屏、不充電都已經弄好囉

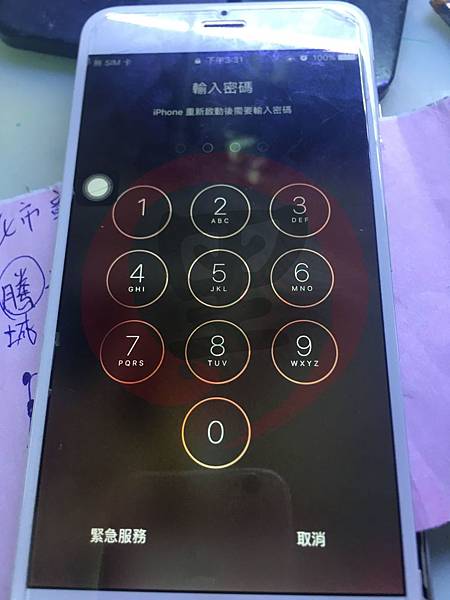

進入系統後，發現觸控掛了，所以先換了一片破掉的面板來使用，但是有密碼
沒關係那個不礙事，主要還是 Apple id 鎖才是重點

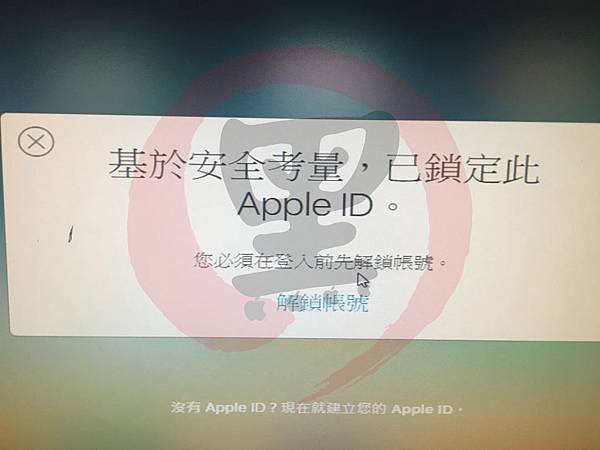

先讓該使用者的 Apple id 被停用

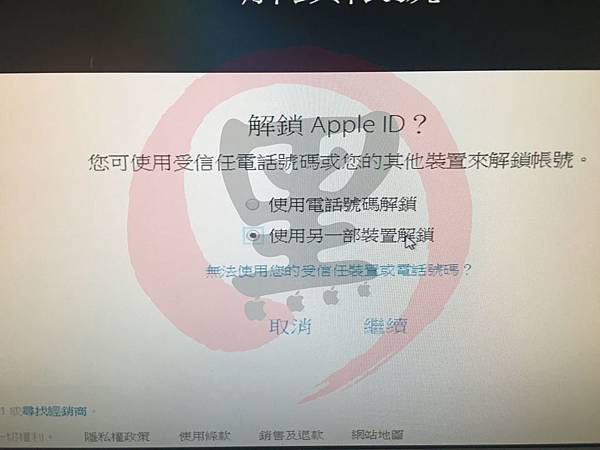

然後在開始一系列的軟解動作
解鎖中
應該九成的人都沒見過這個畫面吧

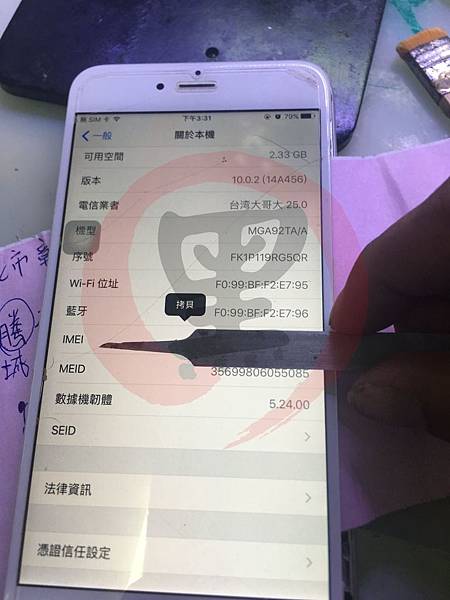

解鎖完成
iCloud 已清空
電池因為過放的原因，目前處於無電壓，使用充電板來充，常時我都用電供硬上，不過這片板子買來就沒用過，今天順便來試試
接者要處理面板的問題了，原機主的面板因為觸控已經壞了，後來換了一片原廠面板測試，但是玻璃上蓋破了
準備好 OCA 膠、一體式蓋板跟一片破掉的面板
先上分離機將支架剪掉
在使用羽毛刀開二個孔，為什麼要開孔，這我不會告訴你的
溫度設定好，開始分離玻璃與液晶

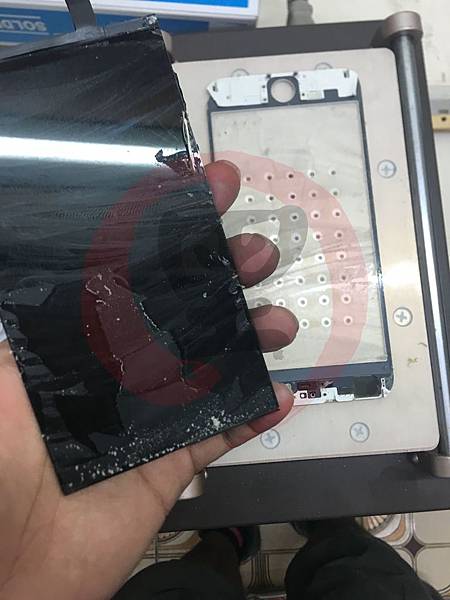

花了一點時間，就將液晶取了下來
清理固態光學膠

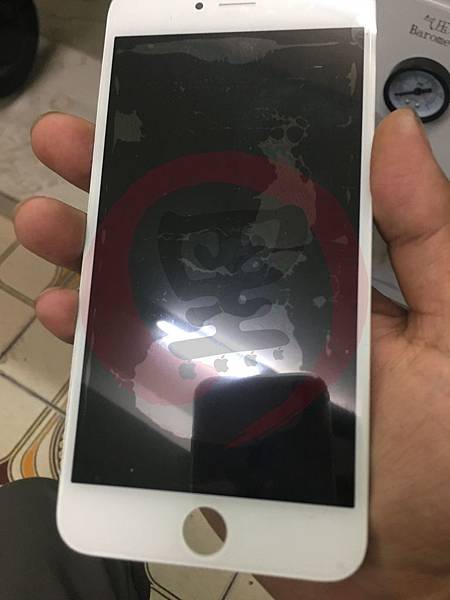

得到一片新的液晶
接者在針對導電銀漿的位置處理一下
將 OCA 膠覆膜
新的玻璃蓋板
定位貼合
準備進入貼合機
去吧！！
接者在進除泡機
全部完成後，將面板上的膜給撕掉

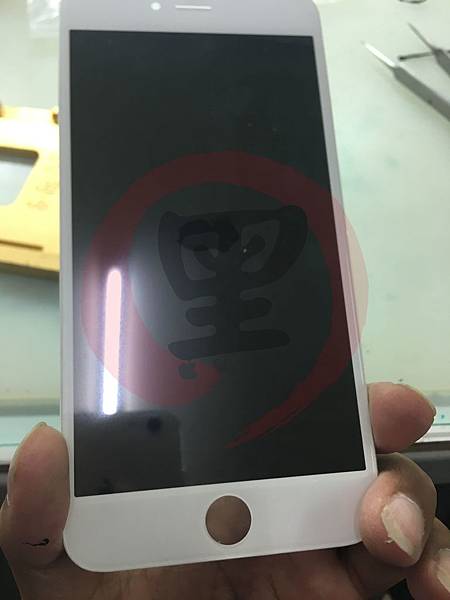

一片閃亮亮的面板出爐囉

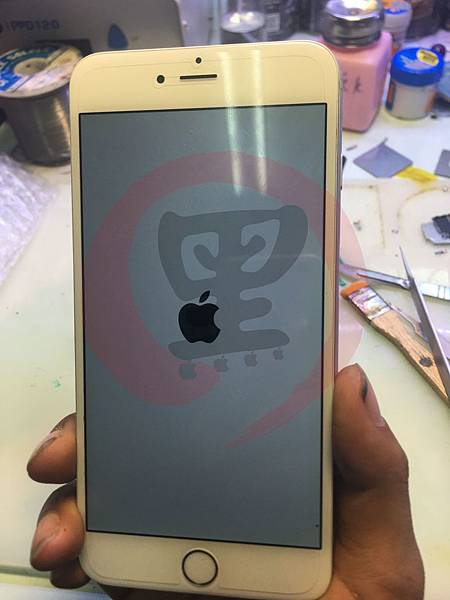

測開機 測試面板
重新裝機，功能正常～～收工！
你分的出來嗎？
