各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台 TECO（東元）推出的 32 吋 LCD 液晶電視，現象是上電有反應，但沒有畫面

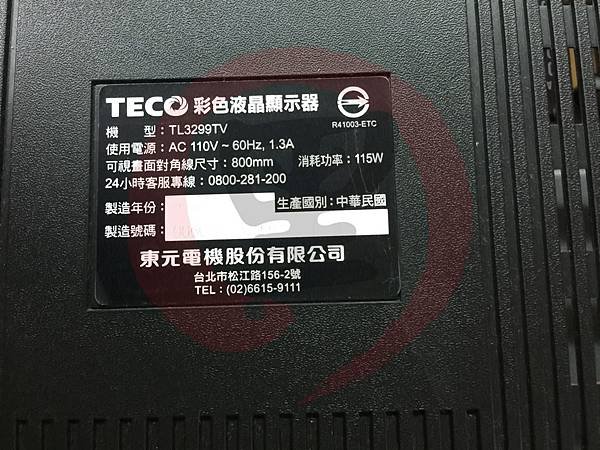

確認型號為 TECO TL3299TV



首先拆除腳座、外殼

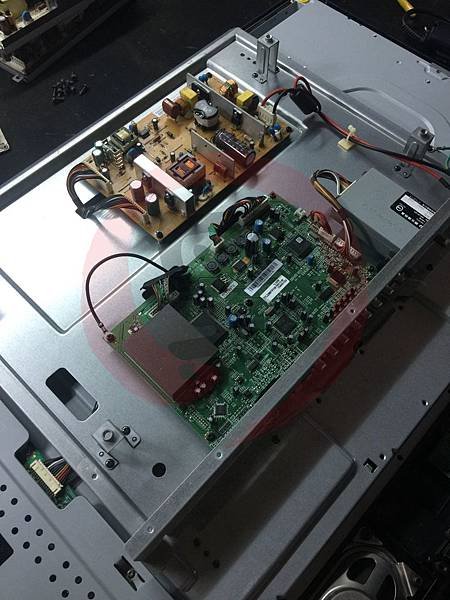

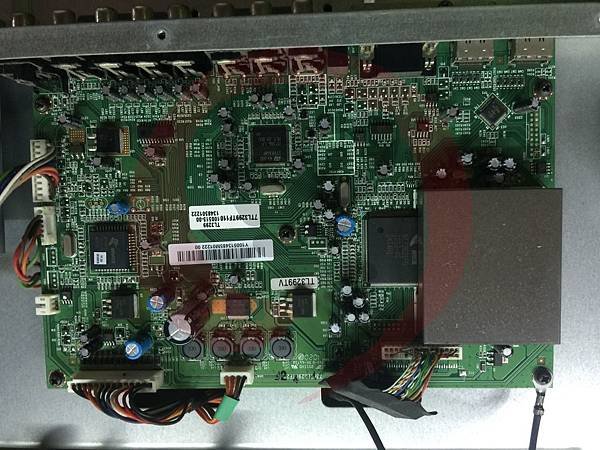

打開外殼後，可以看到主板的部份，己目測方式環視，沒有發現異常

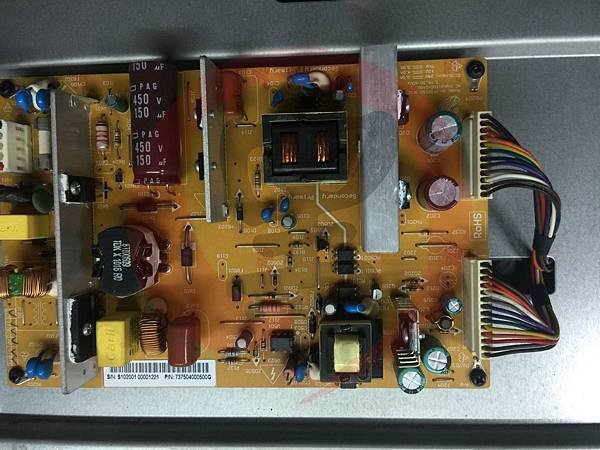

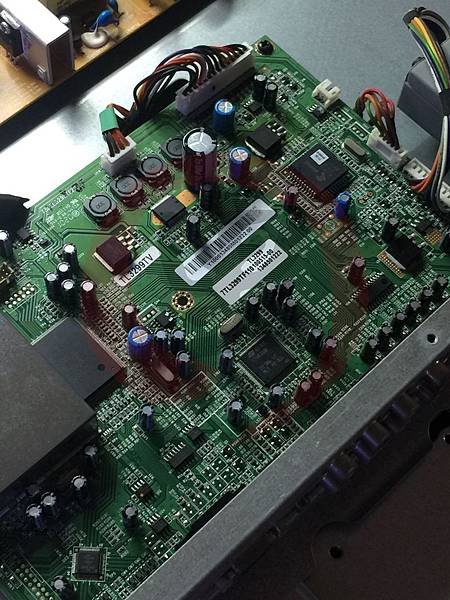

目測無異常

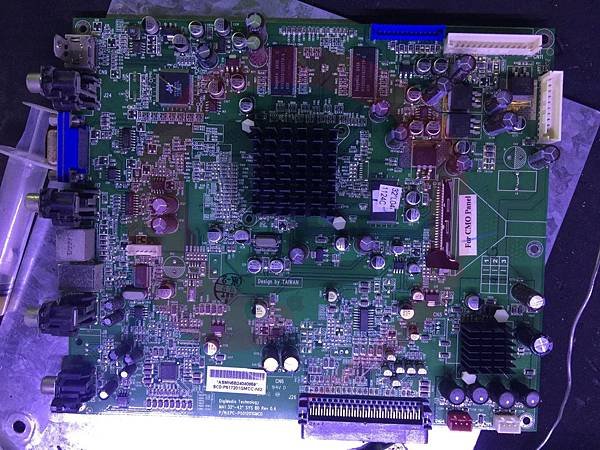

目測無異常

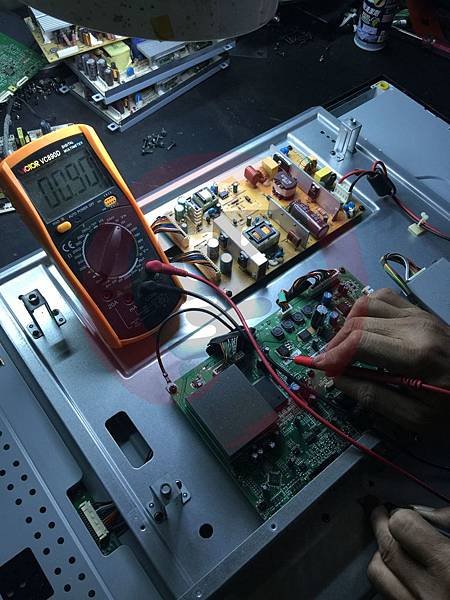

重新上電，並且使用三用電錶測量，前端供電 5V 正常，並沒有被拉低的情況，同時載體沒有發熱，但在測量後端時，發現異常供電，僅有 0.9V


將電路板卸除


跟神龍許願後，天上就掉了一塊料板下來

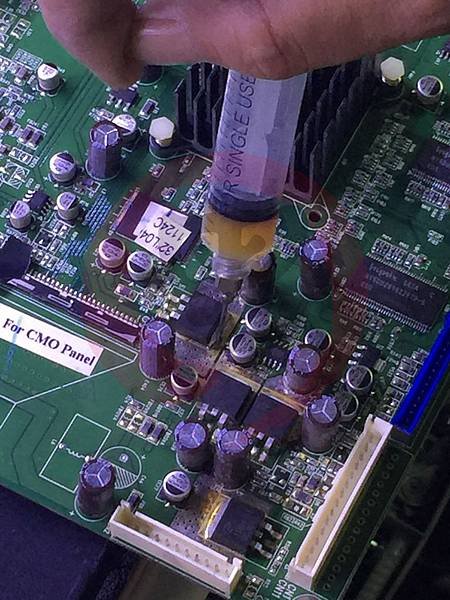

將我們要使用晶片，加上焊油

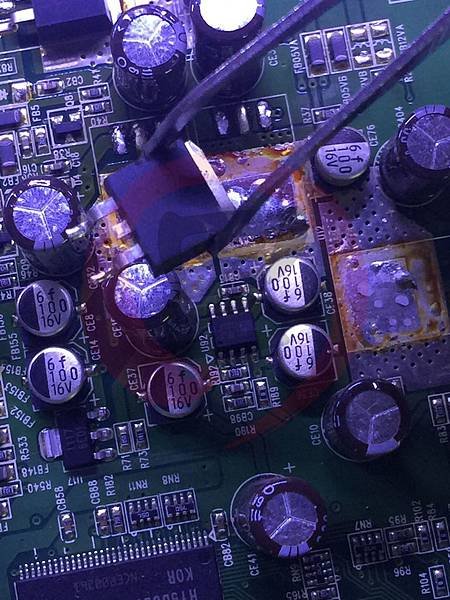

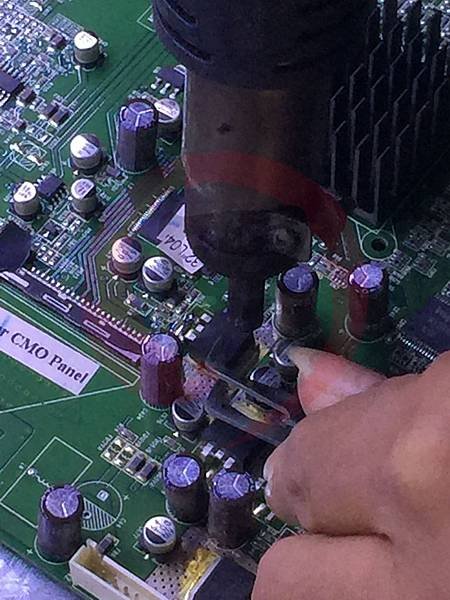

熱風槍上手，開始拆除降壓晶片



既然要拆，就一次全拆了吧



將替換的晶片，焊回原電路板上


開始裝機

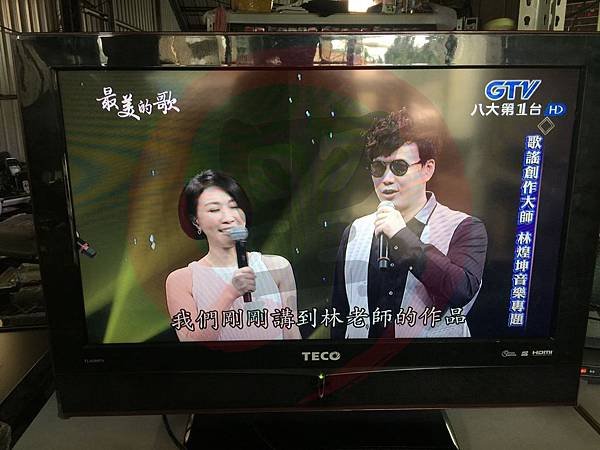

收工！
