這是一台由 ASUS 推出的 7 吋，可通話平板，目前是不能開機，而且整個看起來，就像掉到水溝放到過年一樣....

面板有裂痕，背面很髒，上半部也有短缺背板，我發現大家很喜歡丟【華碩】的手機跟平板...滿地都是華碩的產品

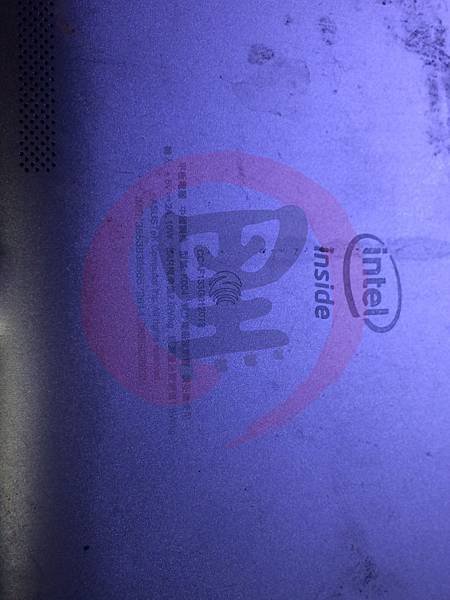

確認型號為 K004

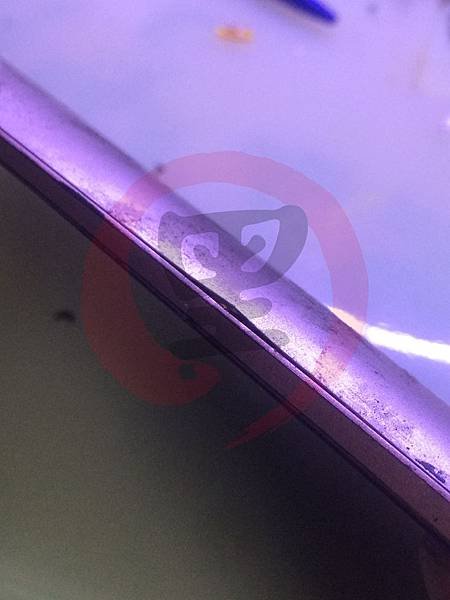

殼的接縫處也有明顯的爆開痕跡

使用撬棒將機殼背面分離

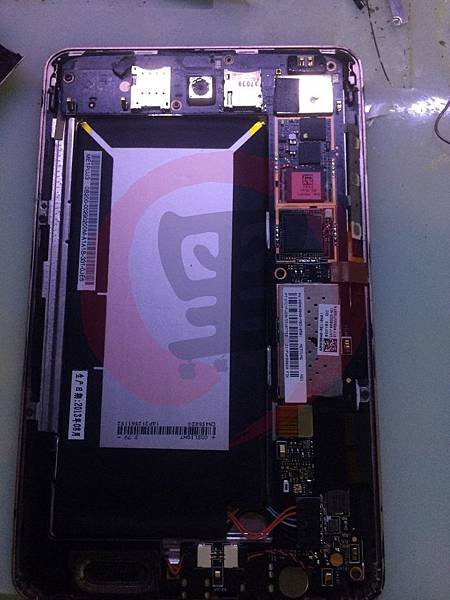

打開後就可以看到完整的機況

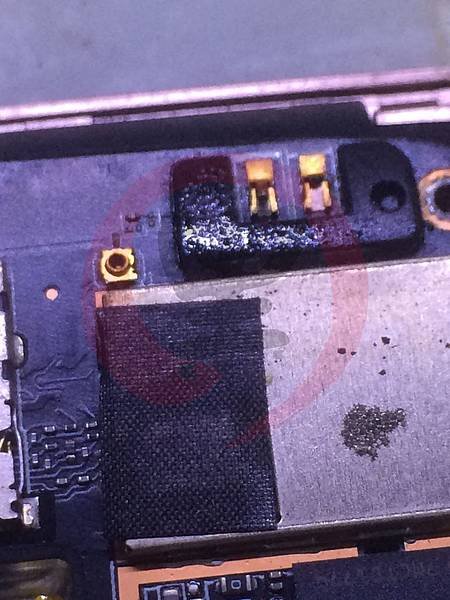

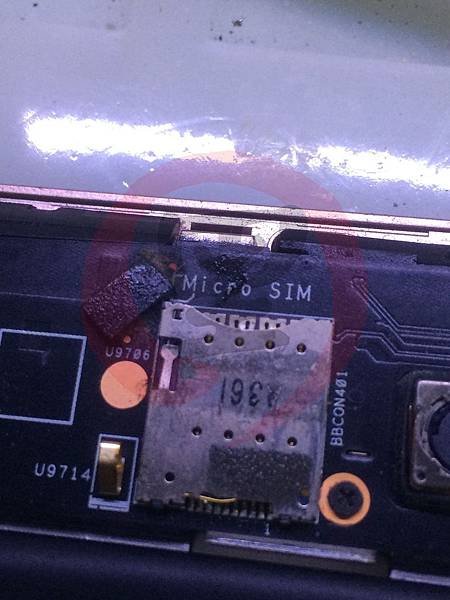

可以從一些小地方，看到有液體殘留

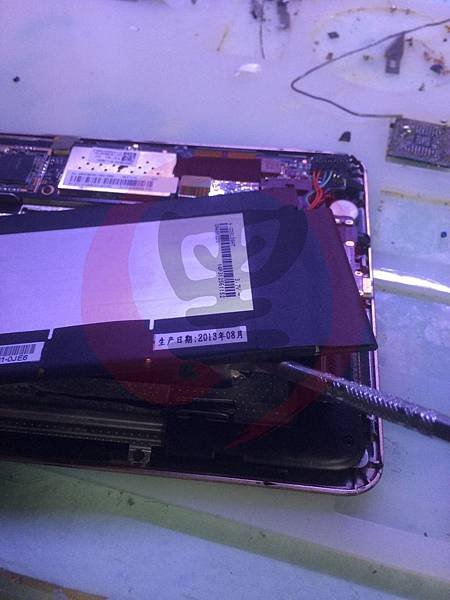

拆機前先斷電

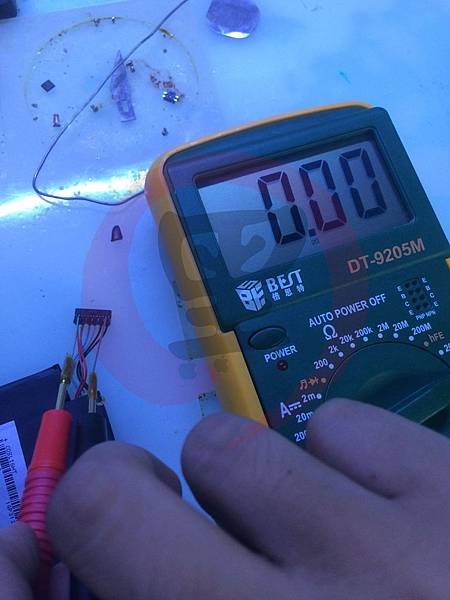

把電池拆下來後，測量電壓為 0V

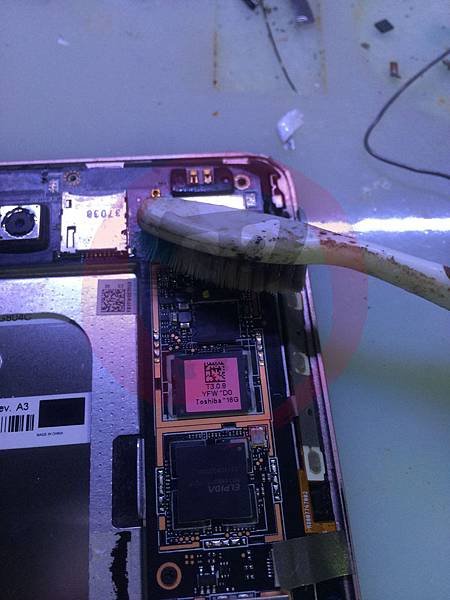

先使用有機溶劑，整理一下主板

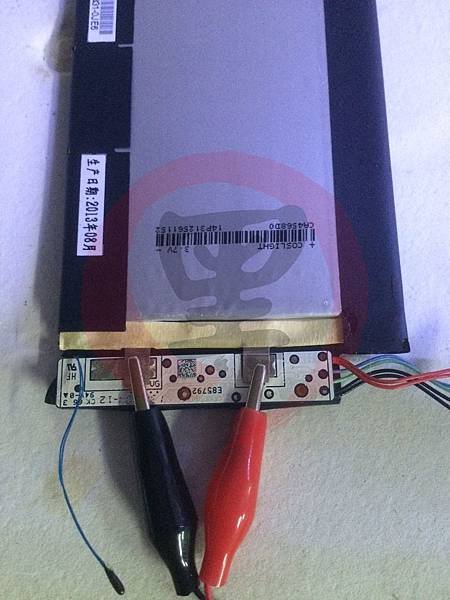

電池的部份，直接夾電進去充電

接者測量電壓

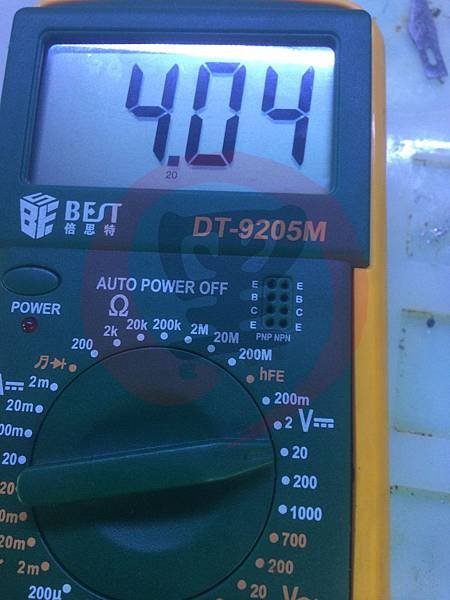

換一張圖就充滿了，果然好神奇，三用電錶測量電壓為 4V

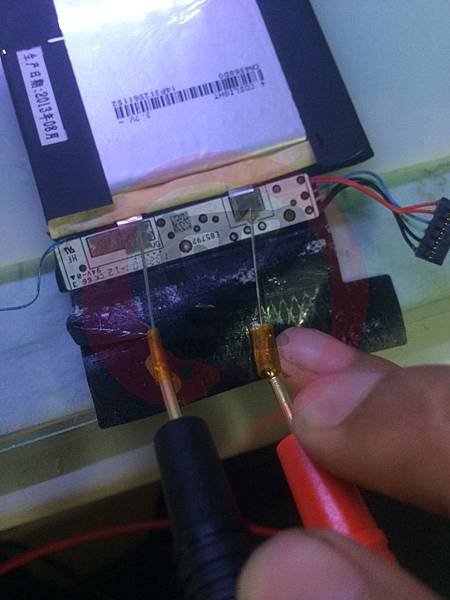

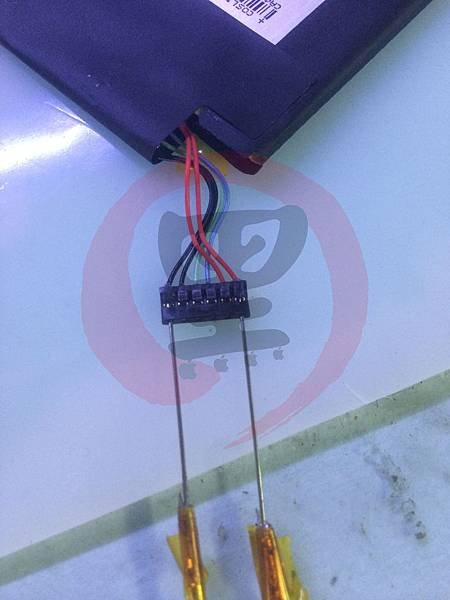

但黑手將電池裝上主板後，測量電壓後，還是沒有待機電壓的產生，所以我又將電池取下來，直接對者排線測量電壓

（※注意※　電池非常怕熱，同時過熱會或破掉都會導致爆炸，以下操作沒有專業人員陪同，請不要自行操作！）

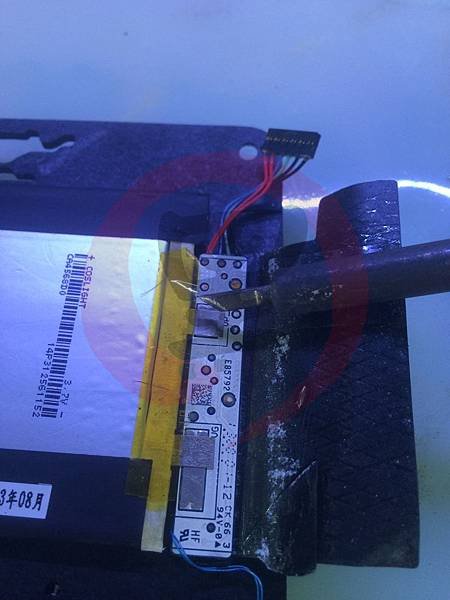

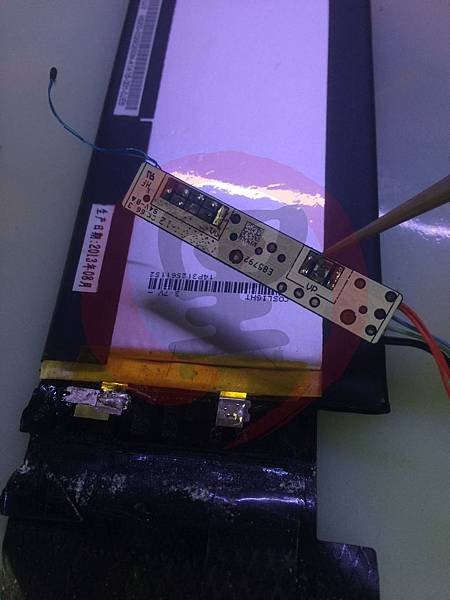

果然測不到電壓，接者我使用烙鐵與風槍將電池小板卸下

花了一點就取下來了

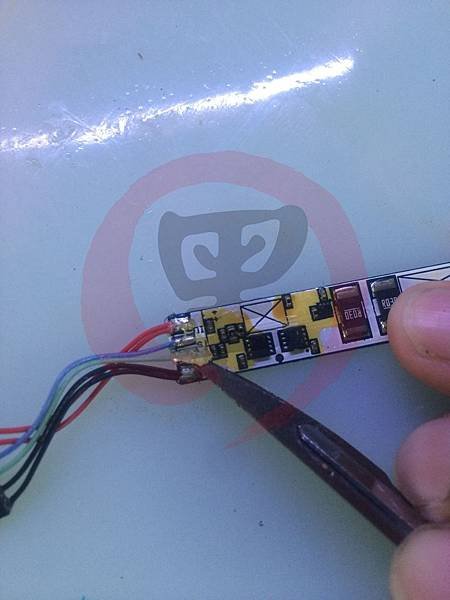

膠的部份已經有變質，利用手術刀將膠去除

接者在重新上錫補焊，同時將電源線取下

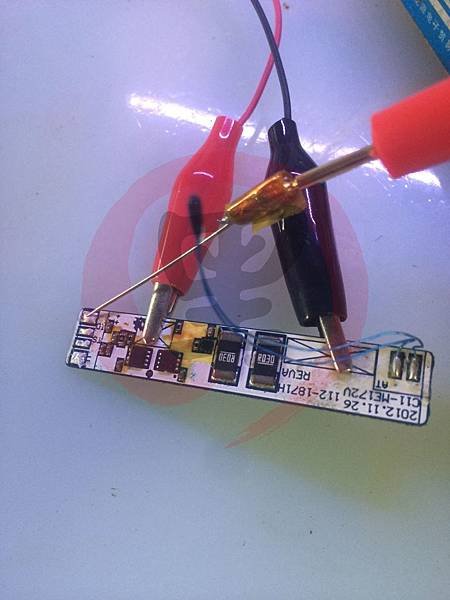

重新上電源供應器，因為沒有載體，電壓僅上 2V ，在上電後，直接測量電池小板的連接線，發現是測不到電壓的，那代表線是沒有問題的，問題在充電板的通道

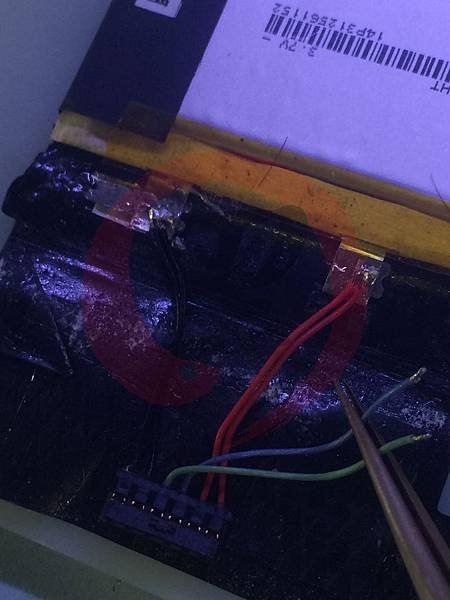

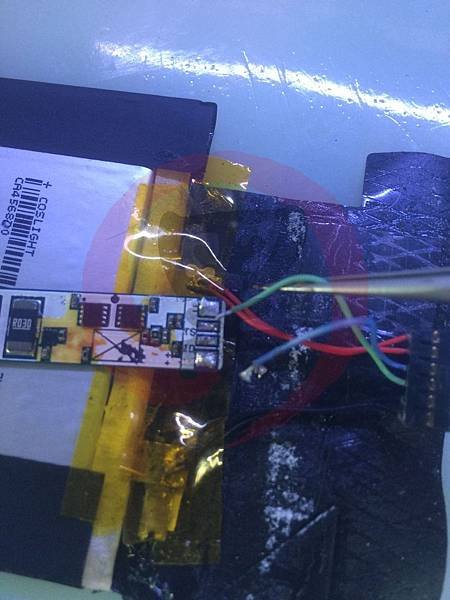

因為沒有替代的電池板與更換的電子元件，我直接將電池正負極，焊接在連接線上

接者插上主機，在測量待機電壓，就已經有了

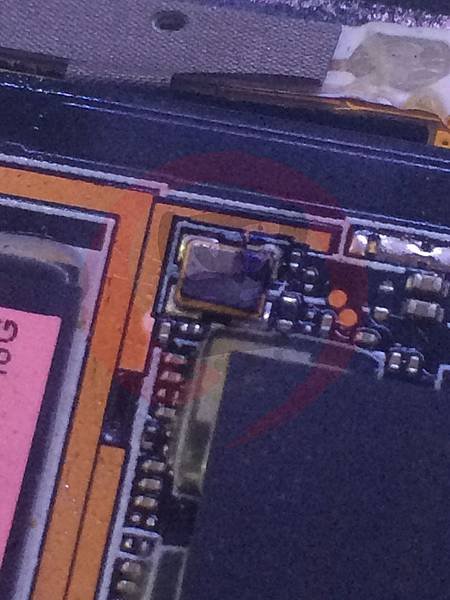

但是還是不開機，觸發後有電流，但又變小，測量電壓差，發現晶振有問題

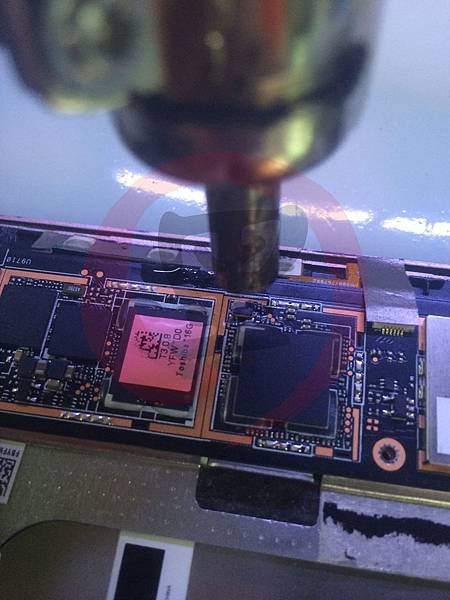

因為晶振的遭圍，有進過液體的痕跡，所以在重新將晶振回焊上主機板

在重新接上主機，測開機

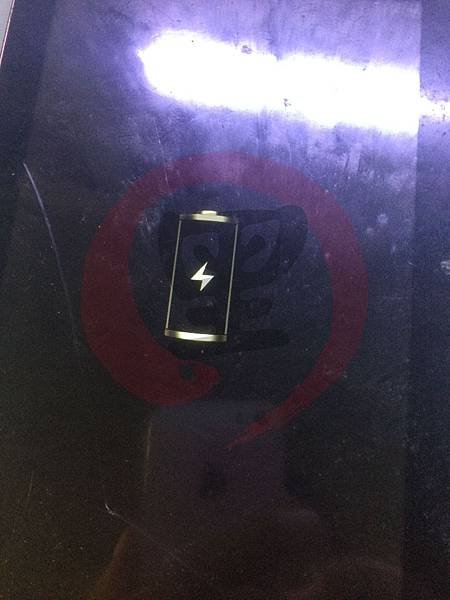

觸發開機，可以看到觸控面板的列痕，但畫面卻是顯示，需要充電的符號

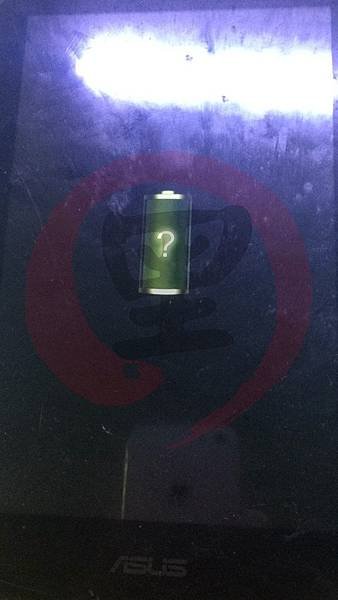

除此之外，還出現一個更妙的圖示，給我顯示問號　

呵！然後我上網 Google 了一下，關於 ASUS 的？號，發現了一大堆人，都有這個？號不開機，置於工程師提供的方法是什麼，我就不曉得了...

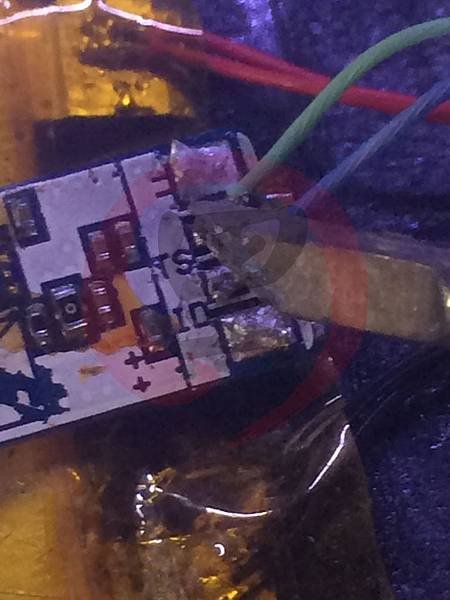

但重點這台平板，還是要繼續修，因為已經將電池充到 4V 多了，所以不可能是電池還需要充電，那問題還是出現在小板，有二條的屬於 SNS 檢測與回饋線，必須還是要透過電池板進行，黑手的正負極不變，在將二條檢測線，焊接到電池小板上，比較類似跨接的方式，一般是紅白接正，綠黑接負，但有藍綠介入時，要將綠上藍下

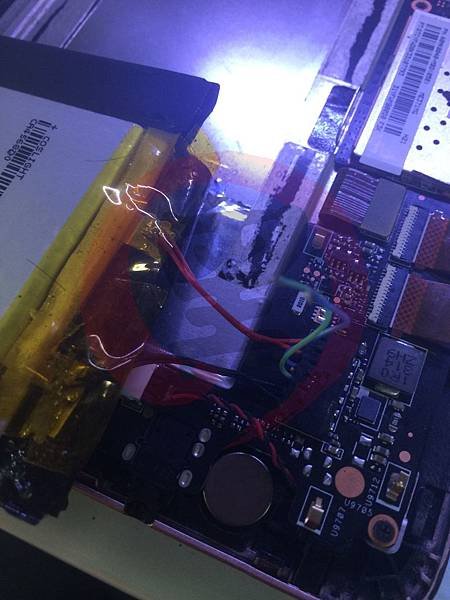

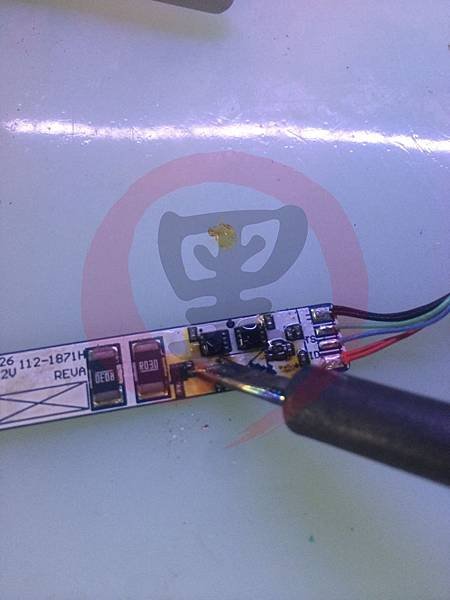

使用烙鐵焊接上去

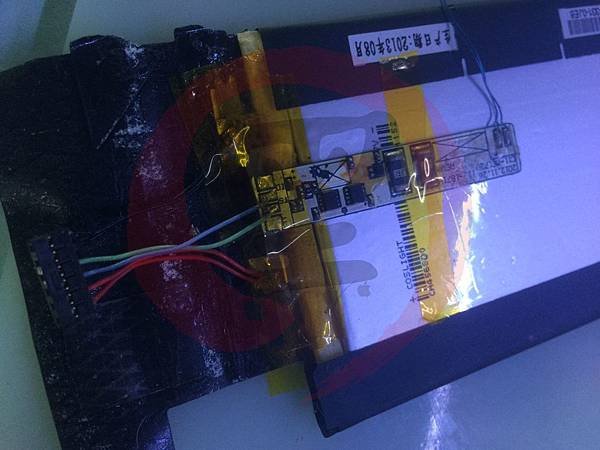

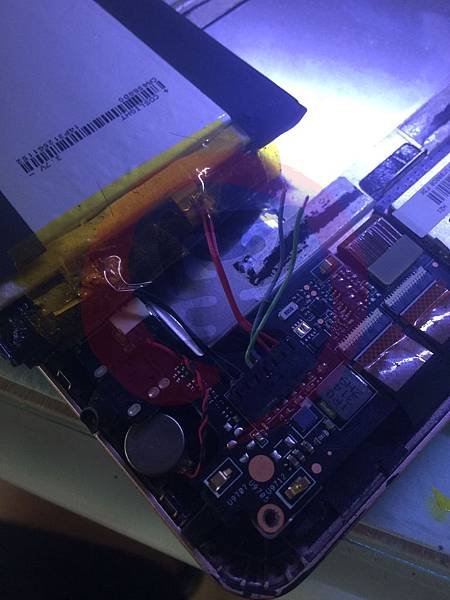

接者就變這樣了

測開機，就看到大大的華碩的ＬＯＧＯ囉

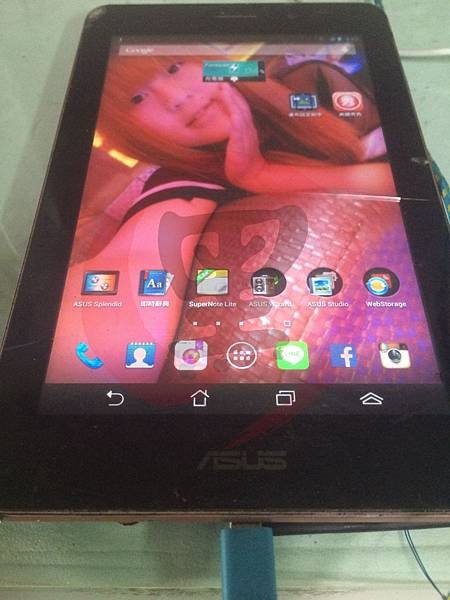

可以正常進入系統

觸控也是沒問題的

插上充電線，測試一下電量檢測，這很重要

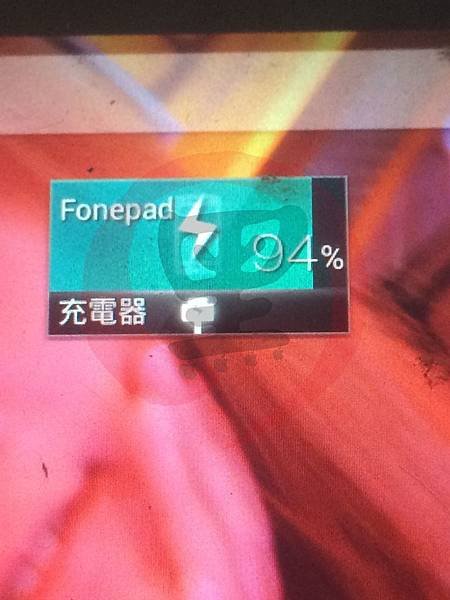

電壓約 3.9V 充電檢測顯示 94% 收工

為什麼大家都喜歡丟華碩的平板呢！？不要這樣，這樣不好，以後丟 iPad Air 吧......
