工具人收到這台的時候，原本說是電源啟動晶片故障，所以無法啟動，不過聽完他的故事，覺得很精彩。＿。但也很頭痛....

這台最早前是換電池，接者後來沒過多久，就出現了故障，偶爾會閃藍光畫面，然後重新啟動，接者又拿去修，對方給他重新刷機，緊接者連系統都毀了，只會噴 iTunes 錯誤多少不清楚 ，所以第一家店面，把電池的錢退回去，第二間把還沒備份的資料，全部弄掛救不回來，接者拿去第三間維修中心，第三間也不知道拆了什麼東西，最後連 iTunes 都沒有，插電源線有蘋果但馬上熄火，第四間收到了後，說是電源啟動晶片故障，然後最後漂流到工具人手上......

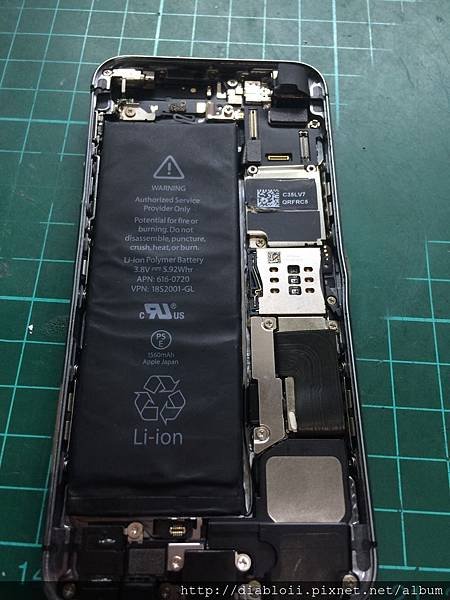

這台 5S 依據先前的說法，起動晶片有異常，工具人插上電源線後，系統有自動啟用，接者螢幕就直接暗掉，不過這種黑，不是關機熄火，消光黑的暗黑色，指的是背光昇壓有在運作，估計是自動載入 DFU 模式

接上電腦後，確認會自進動進入 DFU 模式，直接打開愛思助手，刷入 I Phone 5S 9.2 官方版本，只到 10% 的部份，就停下來了

打開 iTunes 進行刷機，沒跑多久，最後直接報錯 4013（太極、愛思、iTunes 三款都用過）

進入官方提示頁面，可以看到官方的說法，但原則這不需要去理它

以下工具人的操作過程，僅拍攝部份意識圖參考，主要是給各位了解，這部份的維修重點分析

首先 未知錯誤 4013 是一個極為複雜的代碼，他代表的可能是任何錯誤造成的，所以你如果有 4013 錯誤，可能會找到任何答案，而沒有一個答案是相同的

但 4013 最終，只會指向二個目標區塊，中央處理器與硬碟，大多數從 iTunes 刷機報錯，有看到 4 開頭的 4XXX 的代碼，通常都代表硬碟（nand）問題，極少部份代表 CPU ，因為無論你的硬體；程式如何做動，最後一步都會走到 CPU ，所以要查 #4013 是一件很麻煩的事情

查這條線前，測機必需要在單板的狀態，也就是主機板、下排、螢幕，首先可以透過刷機的情況來判斷，工具人在 iTunes 刷機，還沒走到進度條，就報錯 4013 ，那就代表資料 A7 雙層 CPU 的地方，就已經被截攔下來了，如果今天驗證碼過去，死在進度條，報錯 4005、4013 的話，就要往硬碟部份著手

開始卸載金屬遮避板

天氣沒那麼冷，花不了多少時間，就拆光光了

目前雖然把重點都放在 A7 處理器上，但首先還是必需排除，電阻等元件造成的異常，而 338S1216-A2 就是 APPLE 的 U7 電源啟動晶片，包含昇壓晶片

在操刀動處理器前，先要確認開機、複位、以及各阻件的電壓，是否合符正常，開機的電壓需有 1.8V 是首要確認條件，接續為 1.2、1.8、1.0、1.2、到了硬碟的部份，會達到 3.0V

而要測 I Phone 5S 單板開機，使用的是右上第四角位

這顆為 I Phone 5S 硬碟，經過 C307 與振晶後，可以測得複位 3.0V  最後到硬碟

這顆為 A7 雙層處理器，區分上下層（廢話），經查線後，大置判定為處理器的問題，雖說 CPU 是雙層，但實際上要檢查的是三層，以及上面二顆主板中柱，因為包含主機板是否斷線、掉點等等原因，都會造成錯誤，而最早前造成的藍光畫面，也極有可能是主機被鎖斷....

為什麼會這樣查？就是工具人先前所說

Power Button → U7 → 1.8V → A7 CPU → 3.0V → NAND

不能保證，硬碟沒有問題，但目前情況是連處理器過不了，那就先別提硬碟了

A7 的雙層 CPU 加熱約 280 ~ 350 度之間，風速 4 - 5 左右（數值僅參考），其中卸載 CPU 要除膠、要刮膠等等，過程繁鎖複雜，就不另外在拍攝（最下面有參考影片）

為避免先前有人穿板的關係，最好一同連二根中柱一起卸下來，檢測有無穿板的情況

經檢查後，確認主板無斷線、腳位異常、掉點、無法吃錫等情況，將處理器重上植錫，回焊上主機板

同樣使用單板開機，接上連接線，進入 iTunes 刷入 9.2

這次刷機情況，已經達到進度條的位置，也代表要寫入資料，如果現在報錯，那代表硬碟問題居高，但處理器可能也少不了

在電腦上顯示的正在驗證 I Phone 軟體或者 正在與 Apple 驗證，是一個很重要的提示，一般可以通過驗證，代表處理器已經通過，資料沒刷入是硬碟問題，處理器已過，刷入資料無誤，但最後驗證出錯，那載波、碼片故障，有很大的可能

在重植處理器後，刷機後可以正常運作

系統可以正常運作後，將主機重新安裝回機殼內，同時測量開機座的阻值是否有異常（不然為什麼他媽送來會說啟動IC啟障，不要什麼打不開都啟動IC故障....）

連接座阻值都符合正常，最後將其它零組件安裝回去

進入啟用狀態

最後因為有 Apple id 鎖，更新後，還必須等主人來解鎖，但 IMEI 是可以從 I Phone 5S 讀取，原則上 處理器、硬碟、基帶、指紋、碼片是沒問題的，而 ICCID 會寫末知，是因為沒有啟用的關係

好了！我要收工！

這裡有我從網路上找到的

I Phone 5S A7 CPU 下層拆解影片（按我進入）

I Phone 5S A7 雙層 CPU 拆解　＆　更換縮時錄影（按我進入）

時間跟工具都非常多，懶的寫，東西太多我快修不完了...........
